    在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2的电流．并在右边的方框内画出其电路图．

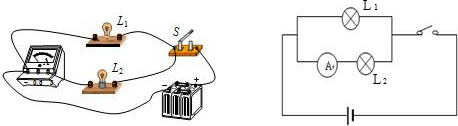

    解：把灯L2的左接线柱与电源的负极相连接即可；画电路图时从正极开始分支；一支经灯泡L1；另一支经电流表和灯L2，再都经过开关回到负极，如图：
    分析：根据题意可知，两只灯泡并联，电流表测量通过灯L2的电流．
    点评：本题考查实物图的连接和根据实物图画电路图，关键是明白实物图中各个用电器的连接方式，根据实物图画电路图是整个初中物理的难点，也是中考必考的内容．
