连接好图所示中两个线圈和干电池.使小磁针稳定在图示位置．题目和参考答案——青夏教育精英家教网—

连接好图所示中两个线圈和干电池，使小磁针稳定在图示位置．

答案：略
解析：

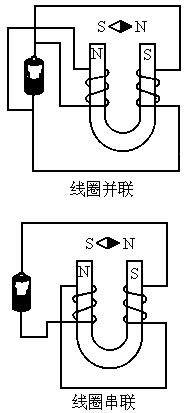

如图

这是一道实验作图题，考查同学们对蹄型磁铁磁场、通电螺线管的磁极性、两个线圈所产生的共同磁场的概念的理解以及连图实验的能力．本题的难点在于：(1)左边线圈产生的磁场使蹄型磁铁的左上端为N极，右上端为S极；右边线圈产生的磁场左上端也为N极，右上端为S极．(2)线圈有串联和并联两种接法．
