Question

（1）画出图A中的反射光线并标出反射角的大小．
（2）请画出图B中平行于薄凸透镜主轴的光线经透镜折射后的光线．

Answer 1

分析：（1）根据光的反射定律（反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角）画出反射光线．注意反射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．
（2）首先观察入射光线的特点，然后再根据凸透镜的特殊光线作图．

解答：解：

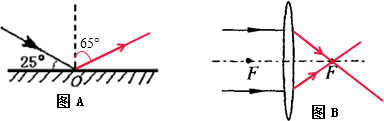

（1）已画出法线，入射光线与镜面的夹角是25°，所以入射角为90°-25°=65°．根据反射角等于入射角做出反射光线．反射角也为65°如图所示：
（2）入射光线与主光轴平行，则折射光线过焦点．如图所示：

点评：第一问主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念．
第二问，凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．
