如图甲所示是一种自动测定油箱内油量多少的装置．R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表（将某电流表的刻度进行重新标注改装而成）指针所指的刻度，就可以知道油箱内油量的多少，司机王师傅发现他的汽车油量表坏了，打开一看是电阻R’坏了，想了解它的参数，只看到变阻器的铭牌上标有“50Ω 1A”的字样，为确定坏了的电阻R’的阻值，他只拆下车上的油量表(量程：0～50L)，另外找来电源、滑动变阻器R₁、定值电阻R₂=5Ω和电压表、开关等器材，用导线连接了如图乙所示的电路进行了实验，调节变阻器R₁的阻值，得到下表所记录的数据：

试求：

(1)观察分析图甲可知，油量增加时，电路甲的R将   ，油量表指针偏转   （选填“增大”或“减小”）；
(2)当油量表的示数为0L时，通过油量表的电流是   A；当油量表的示数为50L时，通过油量表的电流是   A；
(3)如图甲所示，已知油箱无油时，金属滑片在b端：油箱装满油时，金属滑片在a端(油箱容积为50L)．请你分析计算出图甲中损坏的电阻R’的阻值是多大？
(4)如果油量表有电阻（记作r)但未知，王师傅按照用上述方法测得的阻值去更换电阻R’后，油量表的示数与真实值相比，会   填“偏多”、“偏少”或“仍然正确”）．

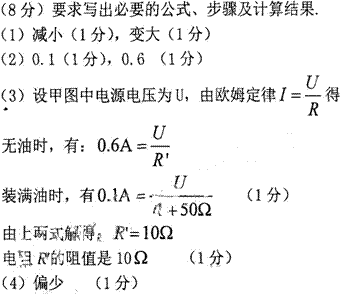

解析

练习册系列答案

鸿翔图书中考试题精选系列答案

中考汇编华语中考模拟系列答案

金榜题名新中考全程总复习系列答案

永乾教育寒假作业快乐假期延边人民出版社系列答案

新策略中考复习最佳方案同步训练系列答案

四川名校初升高自主招生一本通系列答案

北教传媒实战中考系列答案

宏翔文化寒假一本通期末加寒假加预习系列答案

总复习中考押题系列答案

本土期末寒假云南人民出版社系列答案

年级	高中课程	年级	初中课程
高一	高一免费课程推荐！	初一	初一免费课程推荐！
高二	高二免费课程推荐！	初二	初二免费课程推荐！
高三	高三免费课程推荐！	初三	初三免费课程推荐！
更多初中、高中辅导课程推荐,点击进入>>

相关习题

科目：初中物理 来源： 题型：阅读理解

如图甲所示是一种自动测定油箱内油量多少的装置．R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表（将某电流表的刻度进行重新标注改装而成）指针所指的刻度，就可以知道油箱内油量的多少，司机王师傅发现他的汽车油量表坏了，打开一看是电阻R'坏了，想了解它的参数，只看到变阻器的铭牌上标有“50Ω 1A”的字样，为确定坏了的电阻R'的阻值，他只拆下车上的油量表（量程：0～50L），另外找来电源、滑动变阻器R₁、定值电阻R₂=5Ω和电压表、开关等器材，用导线连接了如图乙所示的电路进行了实验，调节变阻器R₁的阻值，得到下表所记录的数据：

电压表示数/V	0.50	0.60	0.75	1.00	1.50	3.00
油量表示数/L	0	10	20	30	40	50

试求：
（1）观察分析图甲可知，油量增加时，电路甲的R将

减小

，油量表指针偏转

增大

（选填“增大”或“减小”）；
（2）当油量表的示数为0L时，通过油量表的电流是

0.1

A；当油量表的示数为50L时，通过油量表的电流是

0.6

A；
（3）如图甲所示，已知油箱无油时，金属滑片在b端：油箱装满油时，金属滑片在a端（油箱容积为50L）．请你分析计算出图甲中损坏的电阻R'的阻值是多大？
（4）如果油量表有电阻（记作r）但未知，王师傅按照用上述方法测得的阻值去更换电阻R'后，油量表的示数与真实值相比，会

偏少

填“偏多”、“偏少”或“仍然正确”）．

查看答案和解析>>

科目：初中物理 来源： 题型：阅读理解

如图甲所示是一种自动测定油箱内油量多少的装置．R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油量的多少．

（1）观察分析图甲可知，下列说法正确的是

．
A．油量增加，R增大，油量表指针偏转变小
B．油量增加，R减小，油量表指针偏转变大
C．油量减少，R增大，油量表指针偏转变大
D．油量减少，R减小，油量表指针偏转变小
（2）图甲装置中应用了哪些物理知识（写出其中两点）：a、

杠杆

；b、

欧姆定律

．电路中定值电阻R′的作用是

保护电路

．
（3）司机王师傅发现他的汽车油量表坏了，打开一看是电阻R′坏了，想了解它的参数，只看到变阻器的铭牌上标有“50Ω1A”的字样．为确定坏了的电阻R′的阻值，他只拆下车上的油量表（量程：0～50L），另外找来电源、滑动变阻器R₁、定值电阻R₂=5Ω和电压表、开关等器材，用导线连接了如图乙所示的电路进行了实验．调节变阻器R₁的阻值，得到下表所记录的数据：

电压表示数/V	0.50	0.60	0.75	1.00	1.50	3.00
油量表示数/L	0	10	20	30	40	50

试求：
①当油量表的示数为0L时，通过油量表的电流是

0.1

A；当油量表的示数为50L时，通过油量表的电流是

0.6

A．
②如图甲所示，已知油箱无油时，金属滑片在b端；油箱装满油时，金属滑片在a端（油箱容积为50L）．请你分析计算出图甲中损坏的电阻R′的阻值是多大？

查看答案和解析>>

科目：初中物理 来源：2011-2012学年江苏省苏州工业园区九年级物理上学期期末考试试题 题型：实验题

如图甲所示是一种自动测定油箱内油量多少的装置．R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表（将某电流表的刻度进行重新标注改装而成）指针所指的刻度，就可以知道油箱内油量的多少，司机王师傅发现他的汽车油量表坏了，打开一看是电阻R'坏了，想了解它的参数，只看到变阻器的铭牌上标有“50Ω 1A”的字样，为确定坏了的电阻R'的阻值，他只拆下车上的油量表(量程：0～50L)，另外找来电源、滑动变阻器R₁、定值电阻R₂=5Ω和电压表、开关等器

材，用导线连接了如图乙所示的电路进行了实验，调节变阻器

R₁的阻值，得到下表所记录的数据：

试求：

(1)观察分析图甲可知，油量增加时，电路甲的R将 ▲ ，

　　油量表指针偏转 ▲ （选填“增大”或“减小”）；

(2)当油量表的示数为0L时，通过油量表的电流是 ▲ A；

　　当油量表的示数为50L时，通过油量表的电流是 ▲ A；

(3)如图甲所示，已知油箱无油时，金属滑片在b端：油箱装满油时，金属滑片在a端(油箱容积为50L)．请你分析计算出图甲中损坏的电阻R'的阻值是多大？

(4)如果油量表有电阻（记作r)但未知，王师傅按照用上述方法测得的阻值去更换电阻R'后，油量表的示数与真实值相比，会 ▲ 填“偏多”、“偏少”或“仍然正确”）．

查看答案和解析>>

科目：初中物理 来源：专项题 题型：实验题

（1）观察分析图甲可知，下列说法正确的是_________．
A．油量增加，R增大，油量表指针偏转变小
B．油量增加，R减小，油量表指针偏转变大
C．油量减少，R增大，油量表指针偏转变大
D．油量减少，R减小，油量表指针偏转变小
（2）图甲装置中应用了哪些物理知识（写出其中两点）：a、_________；b、_________．电路中定值电阻R'的作用是_________．
（3）司机王师傅发现他的汽车油量表坏了，打开一看是电阻R?坏了，想了解它的参数，只看到变阻器的铭牌上标有“50Ω 1A”的字样．为确定坏了的电阻R'的阻值，他只拆下车上的油量表（量程：0～50L），另外找来电源、滑动变阻器R₁、定值电阻R₂=5 Ω和电压表、开关等器材，用导线连接了如图乙所示的电路进行了实验．调节变阻器R₁的阻值，得到下表所记录的数据：

试求：
①当油量表的示数为0L时，通过油量表的电流是 _________ A；当油量表的示数为50L时，通过油量表的电流是_________A．
②如图甲所示，已知油箱无油时，金属滑片在b端；油箱装满油时，金属滑片在a端（油箱容积为50L）．请你分析计算出图甲中损坏的电阻R'的阻值是多大？

查看答案和解析>>

科目：初中物理 来源：2011-2012学年江苏省苏州市工业园区九年级（上）期末物理考试试卷（解析版） 题型：解答题

电压表示数/V	0.50	0.60	0.75	1.00	1.50	3.00
油量表示数/L		10	20	30	40	50

试求：
（1）观察分析图甲可知，油量增加时，电路甲的R将______，油量表指针偏转______（选填“增大”或“减小”）；
（2）当油量表的示数为0L时，通过油量表的电流是______A；当油量表的示数为50L时，通过油量表的电流是______A；
（3）如图甲所示，已知油箱无油时，金属滑片在b端：油箱装满油时，金属滑片在a端（油箱容积为50L）．请你分析计算出图甲中损坏的电阻R'的阻值是多大？
（4）如果油量表有电阻（记作r）但未知，王师傅按照用上述方法测得的阻值去更换电阻R'后，油量表的示数与真实值相比，会______填“偏多”、“偏少”或“仍然正确”）．
