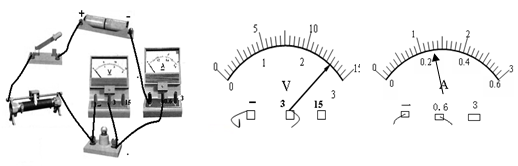

    （10分）如图所示为李静和徐晶同学测定小灯泡电阻的实物连接图。

    （1）图中有两处明显连接错误，请指出来：

    ①                         ；②                            。

















    （2）电路改正后闭合开关，发现电压表的指针偏转，电流表指针没有偏转，则该故障的原因是      （填下列故障原因的代号）

    A.小灯泡接线短路   B.电源接触不良   C.小灯泡接线断路    D.电流表接线短路

    （3）排除故障后闭合开关，电压表和电流表的示数如图所示，则电流表的读数为

             A，电压表的读数为          V，小灯泡的电阻为         Ω。



    解析:略
