科目： 来源：襄阳 题型：问答题

光与平面镜成30°角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．

科目： 来源：不详 题型：问答题

根据光的传播方向，请在图中填上平面镜．

科目： 来源：不详 题型：问答题

按要求完成下列光路图．

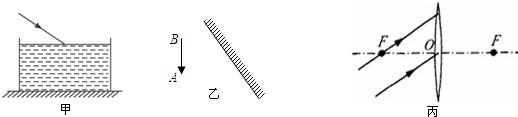

（1）如图甲所示，有一束与水平面成30°角的光斜射入鱼缸的水中，发生反射和折射现象，请你画出反射光线并标出反射角度，并大致画出折射光线的路径．
（2）如图乙所示，画出物体AB在平面镜中所成的像．
（3）如图丙所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出这两条光线经过凸透镜折射后的光线．

科目： 来源：江宁区一模 题型：问答题

如图所示，L₁为入射光线，L₂为出射光线．请在图中添加合理的光学器件o（注意所添加的器件位置要正确）．

科目： 来源：不详 题型：问答题

画出图中入射光线或折射光线的大致方向．

科目： 来源：陕西 题型：问答题

（1）图1为一只正在飞行的重25N的鹰，画出其所受重力的图示．
（2）图2所示，束光从空气中射入水中，用箭头标出光前进的方向并注明入射、反射和折射光线．
（3）如图3，当开关S闭合后，小磁针指向如图所示，请画出螺线管导线的绕法，并标明电流方向．

科目： 来源：不详 题型：问答题

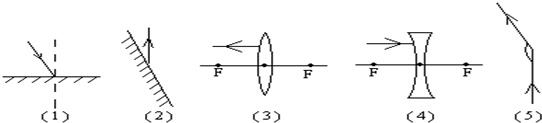

画出图中未知的入射线、反射线、折射线或反射面的位置．

科目： 来源：不详 题型：问答题

电视遥控器对着墙壁也能遥控电视机，如图所示，图中从A点发出的光线经光滑墙壁MN发射后射入电视机的接收窗口B，请作出其光路图．

科目： 来源：不详 题型：问答题

完成图中潜望镜的光路图．

科目： 来源：不详 题型：问答题

在图中画出入射光线AO经平面镜反射后的光线．
