科目： 来源： 题型：

图所示的装置中，若物体G重80N，弹簧秤示数为4N，则物体匀速前进时所受阻力为__________N，拉力F为__________N，若物体以10㎝/s的速度匀速前进4s，则拉力所做功率为___________W．(不计摩擦及绳重)

科目： 来源： 题型：

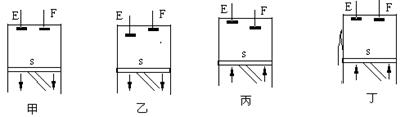

图是单缸内燃机工作过程中气门与活塞位置关系图。图中E、F分别为进气门和排气门，S为活塞，箭头指向表示活塞运动方向。在下列排列顺序中，符合四冲程内燃机工作循环顺序的是（        ）

A．甲、乙、丙、丁	B．乙、甲、丁、丙
C．乙、丁、甲、丙	D．丙、丁、乙、甲

科目： 来源： 题型：

科目： 来源： 题型：

教室里投影仪的光源是强光灯泡,发光时必须用风扇给予降温。为保证灯泡不被烧坏,要求:带动风扇的电动机启动后,灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示电路图符合要求的是：(     )

科目： 来源： 题型：

如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：(        )

A．电流表和电压表V1的示数不变，电压表V2的示数减小

B．电流表示数减小，电压表V1示数减小，V2示数增大

C．电流表示数增大，电压表V1示数增大，V2示数减小

D．电流表和电压表V1V2示数都不变

科目： 来源： 题型：

如图所示电路，电阻R₁标有“6Ω  lA”，R₂标有“3Ω 1．2A”，电流表A₁、A₂的量程均为0～3A，电压表量程0~15V，在a、b间接人电压可调的直流电源．闭合开关s后，为保证R₁、R₂均不损坏，则允许加的电源电压和通过电流表A₁的电流不得超过(         )

A．9V 1A

B．3.6V 1.8A

C．9.6V lA

D．3.6V 0.6A

科目： 来源： 题型：

某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（   ）

A．若电流表无示数，电压表有示数，则R1可能短路

B．若电流表无示数，电压表无示数，则R2可能断路

C．若电流表有示数，电压表有示数，则R1可能断路

D．若电流表有示数，电压表无示数，则R2可能短路

科目： 来源： 题型：

科目： 来源： 题型：

用如图所示的滑轮组，将480N的物体在1 min内匀速提升12m，绳子自由端的拉力为200N（不计摩擦和绳重）（1）滑轮组的机械效率 （2）拉力的功率 （3）若用该滑轮组将质量为30kg的物体匀速提升10m时，拉力做的功。（g=10N/kg）

科目： 来源： 题型：

如图所示，是红星中学九年级物理课外实践活动小组设计的风力测量仪的电路示意图。其电源电压U=3V，电路保护电阻R₁=20Ω，均匀电阻丝的阻值为R₂=30Ω，金属丝（电阻忽略不计）的上端固定在0点，下端系有一块塑料片A，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成。

（l）无风时，塑料片竖直下垂，电压表示数是多少？电路中的电流是多少？
（2）风力最强时，金属丝滑至电阻丝最左端，电压表的示数是多少？
（3）为什么不在该电路中串联一个电流表，把电流表改装成风力表？
