CFXB型电饭锅有两档，其原理如图所示，“1”挡是高温档，“2”挡是闷饭、保温，若已知电阻R₀=44Ω，R=2156Ω，则：

（1）电饭锅保温时，电阻R₀两端的电压是多大？
（2）电饭锅高温档时的电功率是多大？

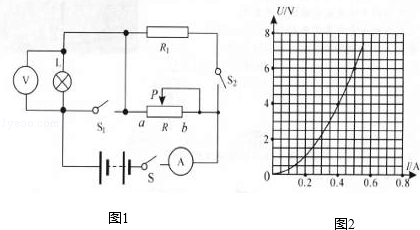

如图1所示，电源电压U=12V，R₁为定值电阻，阻值为24Ω，R为滑动变阻器．R的最大阻值为48Ω，小灯泡上标有“6V 3W”，小灯泡的U﹣I关系如图2所示．求：
（1）灯泡正常工作时通过灯丝的电流是多少？
（2）S闭合，S₁、S₂都断开时，调节滑动变阻器，当小灯泡两端的电压为4V时，滑动变阻器接入电阻的阻值为多大？
（3）S₁、S₂、S₃都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小，这个最小功率是多少？

如图1为小颖同学设计的电热水器的原理图，该电热水器具有加热、保温功能．图1中电磁继电器（线圈电阻不计）、热敏电阻R、保护电阻R₀、电压恒为6V的电源U₁、导线等组成控制电路．当电磁铁线圈中的电流I＜10mA时，继电器上方触点和触点c接通；当电磁铁线圈中的电流I≥10mA时，电磁铁的衔铁被吸下，继电器下方触点和触点a、b接通．热敏电阻中允许通过的最大电流I₀=15mA，其电阻R随温度变化的规律如图2，热敏电阻和加热电路中的三只电阻R₁、R₂、R₃均置于储水箱中．已知R₁=33Ω、R₂=66Ω、R₃=154Ω、U₂=220V．

（1）衔铁被吸下时，加热电路的总电阻是多大？
（2）保温状态下，若加热电路的发热功率等于热水器散热功率的80%，求10分钟内热水器散失的热量；
（3）为使控制电路正常工作，保护电阻R₀的阻值至少为多大？若R₀为该值，衔铁刚好被吸下时储水箱中水温是多少？

在一次物理课外科技活动中，老师为活动小组的同学们提供了一个新型的电子器件，只知道该新型电子器件两端的电压与通过电流的比值不是一个定值。老师要求活动小组的同学用如图甲所示的电路，探究通过新型电子器件的电流I与可控电源的电压U的关系。已知可控电源的电压在0与220V间可调，定值电阻R=20Ω。同学们在老师的指导下得到了如图乙所示的图像，则：

（1）．可控电源电压在80V时，电子器件的电阻是多少?
（2）当电源电压U=110V时，新型电子器件的电功率和电源的输出功率.

如图所示是小明制作的一只模拟调光灯。电源电压为3V，小灯泡额定电压为2.5V。闭合开关，回形针处在铅笔芯最右端时，小灯泡两端的电压为0.6V，通过小灯泡的电流为0.1A；向左移动回形针，当小灯泡正常发光时，通过小灯泡的电流为0.3A。

求：（1）小灯泡正常发光时的电阻；
（2）回形针处在铅笔芯最右端时，铅笔芯接入电路的电阻；
（3）回形针处在铅笔芯最右端时，铅笔芯5min内消耗的电能。

如图所示，电源电压为6V。闭合开关S，电压表示数为4V，电流表示数为0.4A．

求：(1）电压表的示数；
(2 )R₁、R₂的阻值．

如图是某电器设备内的一部分电路，电源电压恒为12V，R₁为定值电阻，R₂为标有“100Ω 0.5A”字样的滑动变阻器．R₃为标有“3V  0.9W”字样的定值电阻．
（1）当闭合S、S₁、S₂时，电流表的示数为0.3A，求R₁的阻值及这种情况下整个电路可能消耗的最小功率．
（2）当闭合S，断开S₁、S₂时，为保证整个电路安全，求滑动变阻器接入电路的阻值范围．

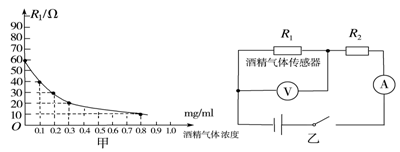

为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示。当酒精气体的浓度为0时，R₁的电阻为60 Ω。在图乙所示的工作电路中，电源电压恒为8V，定值电阻R₂=20Ω。

求：(1) 当被检测者的酒精气体的浓度为0时，电压的示数是多少；
(2)现在国际公认的酒驾标准是0.2mg/ml 酒精气体浓度0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。

如图所示，小灯泡L标有“6V  0.3A”字样，R=30Ω，闭合开关S，小灯泡正常发光，则电流表的示数是多少？

有一种装饰用的小彩灯，如图a所示，它的内部是由一个定值电阻与灯丝并联而成，等效电路如图b所示．已知灯丝的电阻R₁=10Ω，定值电阻R₂=1000Ω，
（1）求这个小彩灯的电阻．（结果保留一位小数）
（2）若将一个小彩灯接在电压为l.5V的电源两端，求通过灯丝R₁的电流大小．
（3）如图c所示，将数十个小彩灯串联后接在电压为U的电源两端，均正常发光（图中只画出3个，其他未画出）．若其中一个灯的灯丝断了，其他小彩灯的亮度如何变化？写出你的判断依据．
