科目： 来源：2011-2012学年重庆市黔江区九年级（上）期末物理试卷（解析版） 题型：解答题

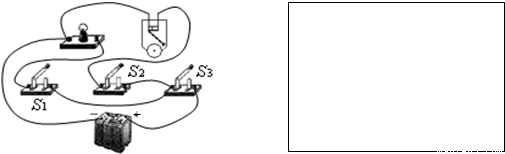

如图所示，为某实物电路的示意图，请在方框中画出这个电路的电路图．

科目： 来源：2011-2012学年重庆市黔江区九年级（上）期末物理试卷（解析版） 题型：解答题

袁源和几个同学在做“探究通过导体的电流跟电压、电阻之间的关系”的实验中，采用了图（甲）所示的电路图．验选用器材如图（乙）所示，其中电源为2节干电池，定值电阻为5Ω、10Ω、15Ω，

（1）滑动变阻器标有“20Ω 2A”字样，则实验时电压表应选的量程为______V 电流表应选的量程为______A．
（2）请按照电路图，用笔画线代替导线，将图（乙）中的实物图连接完整（要求：滑动变阻器的滑片向右移动时，电流表的示数变小）．
（3）下表是袁源测得的三组数据（R两端的电压不变），根据此数据可得到的结论是：______

实验次数	1	2	3
电阻R/Ω	5	10	15
电流I/A	0.40	0.20	0.13

（4）本实验中测量了多组数据，爱思考的冬冬同学想到：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律，有的是为了求平均值以减小误差．你认为下列实验中多次测量的目的与本实验相同的是______ （填序号）．
①测量物体的长度
②用“伏安法”测量定值电阻的阻值
③探究重力大小与质量的关系
④探究杠杆的平衡条件．

科目： 来源：2011-2012学年重庆市黔江区九年级（上）期末物理试卷（解析版） 题型：解答题

刘华同学测量标有“2.5V”的小灯泡的电阻时，连接的电路如图所示
（1）实验原理是______
（2）检查图中的电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，在图中补画出正确的连线（注：只有一根导线连接错误）．
（3）改正错误后，按正确的操作测得的数据如下表，小灯泡在2.5V时工作的电阻为______Ω，从表中计算出三次小灯泡的电阻不相等，你认为可能的原因是______．（至少写两种）

实验次数	1	2	3
电压U/V	2.0	2.5	2.8
电流I/A	0.22	0.25	0.26

科目： 来源：2011-2012学年重庆市黔江区九年级（上）期末物理试卷（解析版） 题型：解答题

测定标有“3.8V”字样灯泡的额定功率．

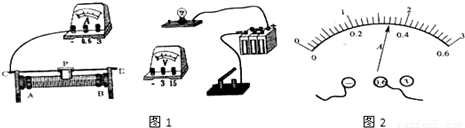

（1）将电路连接图1补充完整．（要求：滑动变阻器的滑片向右移动时，电流表的示数变小）
（2）电压表所选量程是______V，调节滑动变阻器，应使电压表指针指在______的位置上．
（3）若此时电流表的示数如图2所示，其读数为______，则灯泡的额定功率约是______．

科目： 来源：2011-2012学年重庆市黔江区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，R₁=30Ω，R₂=20Ω．当开关S闭合时，求：
（1）电路中的总电阻为多少？
（2）如果电流表的示数为0.2A，则电源电压为多少？
（3）R₂的实际电功率是多少？

科目： 来源：2011-2012学年重庆市黔江区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示为自动测定油箱内油量的装置原理图，当油面达到最高时，滑片P恰好滑至中点b，当油面达到最低位置时，滑片P恰好滑至a端，油量表（实际为电流表）的示数分别为0.3A和0.2A，电阻R₂起保护电路的作用，阻值为10Ω．求：
（1）电源电压是多少？
（2）滑动电阻R₁的最大电阻值是多少？

科目： 来源：2011-2012学年重庆市黔江区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年重庆市万州区岩口镇九年级（上）期中物理试卷（第一组）（解析版） 题型：选择题

科目： 来源：2012-2013学年重庆市万州区岩口镇九年级（上）期中物理试卷（第一组）（解析版） 题型：选择题

如图所示，从能量的转化和转移角度可用下边三句话来概括
①小男孩克服摩擦做功，动能转化为内能；
②小男孩从滑梯上滑下时，重力势能转化为动能；
③小男孩的臀部吸热，内能增加，温度升高；
以上三句正确的排列顺序（ ）

A．①②③
B．②③①
C．②①③
D．③②①?

科目： 来源：2012-2013学年重庆市万州区岩口镇九年级（上）期中物理试卷（第一组）（解析版） 题型：选择题

质量相等、初温相同的水和酒精，分别用两个相同的加热器加热（不计热量损失），加热过程中温度随时间的变化图线如图所示，关于a、b两种液体的鉴别结论正确的是（ ）
A．a的比热容大，是水
B．a的比热容大，是酒精
C．b的比热容大，是水
D．b的比热容大，是酒精
