科目： 来源：2012-2013学年湖南省永州市联考九年级（上）月考物理试卷（解析版） 题型：解答题

根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．

科目： 来源：2012-2013学年湖南省永州市联考九年级（上）月考物理试卷（解析版） 题型：解答题

如图所示为钓鱼竿钓鱼时的示意图，O为支点，F₁表示手对钓鱼竿的作用力，请在图中画出F₁的动力臂L₁，鱼线对钓鱼竿拉力F₂的力臂L₂．

科目： 来源：2012-2013学年湖南省永州市联考九年级（上）月考物理试卷（解析版） 题型：填空题

在图中画出入射光线对应的折射光线．

科目： 来源：2012-2013学年湖南省永州市联考九年级（上）月考物理试卷（解析版） 题型：解答题

在探究“斜面的机械效率与哪些因素有关”的实验中，将一条长木板的一端垫高，构成长度一定、高度可调的斜面，还有毛巾、棉布．用弹簧测力计拉着同一木块沿不同的斜面匀速拉动，记录的数据如下表：

实验次数	斜面材料	斜面的倾斜角度	木块重G/N	斜面高度h/m	沿斜面拉力F/N	斜面长s/m	有用功W有/J	总功W总/J	机械效率%
1	木板	30°	2	0.50	1.50	1.00	1.00	1.50	66.7
2	棉布	30°	2	0.50	1.70	1.00	1.00	1.70	58.8
3	毛巾	30°	2	0.50	1.85	1.00
4	毛巾	20°	2	0.34	1.75	1.00	0.68	1.75	38.9

（1）请计算第3次实验的机械效率是______．
（2）分析第______次实验数据，得出的结论是：在其它条件相同时，斜面越粗糙，机械效率越低．
（3）分析第3、4次实验数据，得出的结论是：______．
（4）分析实验数据还发现，在其它条件相同时，斜面倾角______（填“越大”或“越小”）越费力．

科目： 来源：2012-2013学年湖南省永州市联考九年级（上）月考物理试卷（解析版） 题型：填空题

在测定“小灯泡电功率”的实验中，电源电压为4V，小灯泡额定电压为2.5V，其阻值约10Ω．
（1）连接电路时开关应    ，电压表量程应选    ．

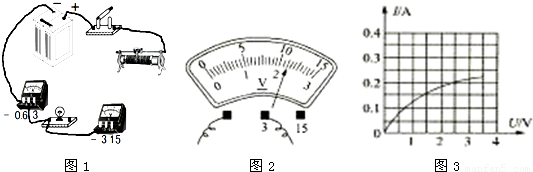

（2）要使滑动变阻器的滑片P向右滑动时变阻器阻值变大，请你用笔画线代替导线，将如图1所示实物电路连接完整．
（3）闭合开关前，滑动变阻器的滑片P应位于滑动变阻器    （选填“左”或“右”）端．
（4）闭合开关，移动滑片P到某一点，电压表的示数如图2所示为    V．若要测量小灯泡的额定功率，应将实物电路中的滑片P 向滑动变阻器    （选填“左”或“右”）端移动，才能使电压表的示数为2.5V．
（5）移动滑片P，记录多组电压表和电流表的数据，并绘制如图3所示的 I-U图象．根据图象信息，可计算小灯泡额定功率是    W．
（6）连接好电路，刚闭合开关，就发现小灯泡发光很亮，电流表与电压表都有示数，并且无论怎样移动滑动变阻器的滑片P，电流表与电压表的示数都不发生变化．这是因为    ．

科目： 来源：2012-2013学年湖南省永州市联考九年级（上）月考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年湖南省永州市联考九年级（上）月考物理试卷（解析版） 题型：解答题

体育活动中也包含很多物理知识，下表是杨威同学的一次体育测试成绩，请你根据格提供信息进行填空：

项目	100m跑	俯卧撑	举重
成绩	14.5s	25个/min	30kg

（1）100m跑平均速度是多少？
（2）在图中，杨威同学的重量500N，A点为此时重心，支持力F大小是多少？
（3）用4s把杠铃举起了2m，则他举起杠铃功率是多少？

科目： 来源：2012-2013学年湖南省永州市联考九年级（上）月考物理试卷（解析版） 题型：解答题

如图，电源电压为3V保持不变，灯泡L标有“3V 1.2W“的字样，R为阻值未知的定值电阻．
（1）求灯泡正常发光时的电流和电阻；
（2）开关S闭合、S₁断开，电流表示数为0.3A，求1min内电路消耗的电能；
（3）开关S、S₁均闭合，滑动变阻器的滑片P滑至最右端，电流表的示数为1A，求R的阻值．
