科目： 来源：2012-2013学年湖北省黄冈市启黄中学九年级（上）期末物理试卷（解析版） 题型：解答题

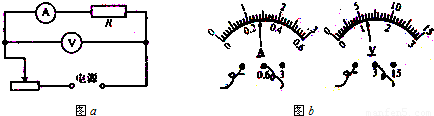

用电压表和电流表可以测未知导体R的电阻值（即伏安法测电阻），图a为一种测量方案的原理图．

（1）按照电路图组装实物图，闭合开关以后，若电流表有示数，电压表无示数，则电路故障可能是______；若电流表无示数，电压表有示数，则电路故障可能是______．
（2）某次实验时电压表和电流表的读数如图b所示，电流表的读数为______A，电压表的读数为______V．
（3）如果考虑到电流表的电阻不为零，则用该测量方案测出的结果必然存在误差，那么用这种实验方案测量出来的电阻值______电阻的真实值（选填“大于”、“小于”或“等于”）．已知电流表的内阻为1Ω，要求用此方案测出的电阻值与真实值间的差异不大于真实值的1%，则对待测电阻的阻值要求为______．

查看答案和解析>>

科目： 来源：2012-2013学年湖北省黄冈市启黄中学九年级（上）期末物理试卷（解析版） 题型：填空题

某固态物质加热后成了液态，随后停止加热让它冷却，并记录温度与时间的变化关系如下表，请你分析实验数据并回答．

时间/min		2	4	6	8	10	12	14	16	18	20	22
温度/℃	98	91	85	80	79	79	79	75	71	67	64	61

（1）该物质     晶体（填是或不是）其理由是     ．
（2）在第10min该物质存在的状态是     ．
（3）通过分析表中的实验数据，写出一条新的发现     ．

查看答案和解析>>

科目： 来源：2012-2013学年湖北省黄冈市启黄中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，已知R₁=12Ω，滑动变阻器R₂的最大阻值为20Ω，电流表量程为0-0.6A，电压表量程为0-3V，灯泡电阻不随温度变化，求：
（1）闭合S₁、S₂，断开S₃，滑动变阻器滑片在最右端时，电路的总电阻是多少？
（2）保持滑片P不动，断开S₁、S₂、S₃，此时灯泡的实际功率为0.75W，求电源电压是多大？
（3）只闭合S₃，要保证电路中各元件安全，求滑动变阻器R₂的取值范围．

查看答案和解析>>

科目： 来源：2012-2013学年湖北省黄冈市启黄中学九年级（上）期末物理试卷（解析版） 题型：解答题

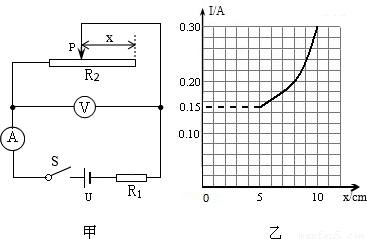

如图甲所示电路，电源电压恒为1.5V，闭合开关后，把滑动变阻器R₂的滑片P从最右端向左移动．由于滑动变阻器某处发生断路，滑片P向左移动一段距离后，电流表才有读数，此时电压表的示数为1.35V．且电流表读数I与滑片P移动的距离x的关系如图乙所示．求：
（1）当电流表开始有读数时，滑片P移动的距离x的值和R₂接入电路的阻值；
（2）电阻R₁的阻值；
（3）当滑片P移到x等于10cm处时，R₂消耗的电功率．
