科目： 来源：2012-2013学年江苏省阜宁县九年级（上）期末物理试卷（解析版） 题型：解答题

作图题

（1）如图所示，杠杆在力F₁、F₂作用下处于平衡状态，L₁为F₁的力臂．请在图中作出F₂的力臂L₂及力F₁．
（2）电冰箱的压缩机和冷藏室内的照明小灯泡工作时互不影响，压缩机由温控开关控制，灯泡由门控开关控制．请在图中用笔画线连接好电冰箱的工作电路图．
（3）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．
（4）如图所示，将三孔插座正确接入家庭电路．

科目： 来源：2012-2013学年江苏省阜宁县九年级（上）期末物理试卷（解析版） 题型：解答题

小华有4V的蓄电池和规格为“3V 3W”的小灯泡各一只，为了能使小灯泡正常发光，他设计了如图所示的电路．求：
（l）小灯泡正常发光时的电流；
（2）小灯泡正常发光1min消耗的电能；
（3）定值电阻的阻值．

科目： 来源：2012-2013学年江苏省阜宁县九年级（上）期末物理试卷（解析版） 题型：解答题

下表为某电烤箱铭牌的部分参数，其简化电路如图所示R₁、R₂均为电热丝．求
（1）当开关S闭合时，电烤箱处于______温挡．当电烤箱在高温挡工作时，1min消耗的电能是多少焦耳？
（2）求R₁和R₂的电阻各是多少？

额定电压		220V
额定功率	高温挡	1100W
	低温挡	440W

科目： 来源：2012-2013学年江苏省阜宁县九年级（上）期末物理试卷（解析版） 题型：填空题

某实验小组利用如图所示的装置测滑轮组机械效率，记录数据如下表：

实验序号	勾码g/N	勾码上升的高度/m	绳端的拉力/N	绳端移动的距离/m	机械功率/%
1	4	0.1	1.8	0.3	74.1
2	6	0.1	2.4	0.3

（1）实验时，应沿竖直方向    拉动弹簧测力计．
（2）第②次实验中，拉力做的总功是    J，滑轮组做的有用功是    J，滑轮组的机械效率η=    %（结果保留一位小数）．

科目： 来源：2012-2013学年江苏省阜宁县九年级（上）期末物理试卷（解析版） 题型：解答题

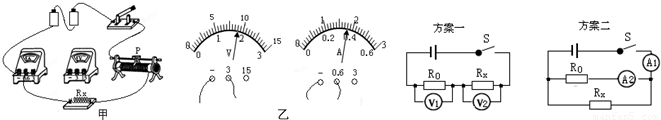

在“测未知电阻R_x的阻值”实验中，请完成下列相关问题：
（1）用笔画线代替导线将图甲中的实物连接完整．
（2）把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应位置．

实验次数	电压/V	电流/A
1	1.2	0.24
2	①	②
3	2.4	0.48

（3）另有同学设计了如右图两种测量方案，方案中定值电阻的阻值为R．
①方案一的电路中，闭合开关S，如果电压表V₁和V₂的读数分别为U₁和U₂，则R_x的阻值表达式为R_x=______；
②方案二的电路中，闭合开关S，如果电流表A₁和A₂读数分别为I₁和I₂，则电阻R_x的阻值表达式为R_x=______．

科目： 来源：2012-2013学年江苏省阜宁县九年级（上）期末物理试卷（解析版） 题型：解答题

为了探究影响电热的因素，小伟设计了如图所示的电路，烧瓶中盛有质量、初温均相等的煤油，R_甲＞R_乙．
（1）为了在较短的时间内达到明显的实验效果，选用煤油而不用水，主要是由于______．
（2）通电一段时间后，比较两烧瓶中温度计的示数，是为了探究电热与______的关系，将该电路设计成串联的目的是______．
（3）该实验得到的结论是______．

科目： 来源：2012-2013学年江苏省阜宁县九年级（上）期末物理试卷（解析版） 题型：解答题

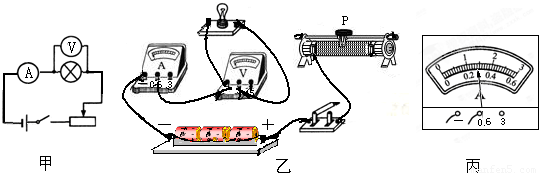

为了测定额定电压为“2.5V”小灯泡的电功率，小明同学设计了如图甲所示的电路图．实验中各元件完好，电源电压保持不变．
（1）连接电路的过程中开关应______．请你在图乙中用笔画线代替导线，帮小明同学将电路连接完整．（连线不得交叉）

（2）小明同学闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是______（选填字母序号）
A．检查电路是否断路
B．更换小灯泡
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（3）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为______V时，灯泡正常发光，此时电流表的示数如图丙所示，则通过小灯泡的电流为______A，该灯泡的额定功率为______W．
（4）实验过程中，有些小组的小灯泡先由暗变亮，然后发出耀眼的光后被烧坏．为了避免灯丝烧断，请提出在调节滑动变阻器的过程中应注意的事项：______．

科目： 来源：2012-2013学年江苏省阜宁县九年级（上）期末物理试卷（解析版） 题型：解答题

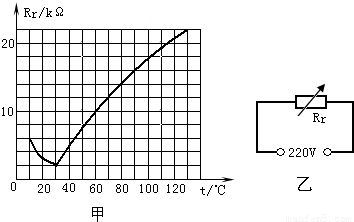

某校科技小组的同学们用PTC元件（即半导体陶瓷材料）制作了一个电加热保温杯．常温下的凉开水放在杯内可加热至60℃，并利用这种元件的特性设定保温温度为60℃．已知所用的PTC元件的阻值R_T随温度的变化关系如图甲，使用时PTC元件如图乙接入家庭电路中．

请回答下列问题：
（1）当温度为60℃时，电路中的电流是______mA，通电1min，PTC元件消耗的电能是______J．
（2）PTC元件的最大电功率是______W．
（3）保温杯可以利用PTC元件的特性进行保温的原理是：当温度达到60℃时，PTC元件发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相等），温度保持不变．从图甲可以看出，①当它的温度高于60℃时，______，温度下降；②当温度低于60℃时，______，温度上升．因此保温杯中的水可以保持在60℃左右．
