科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：选择题

如图所示，已知电阻R₁=3Ω、R₂=6Ω，电流表A的示数是0.6A，则电流表A₁的示数为（ ）

A．0.6 A
B．0.4 A
C．0.2 A
D．0.1 A

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：选择题

如图所示的电路中，闭合S，当开关 S₁从断开到闭合的过程中，下列说法中正确的是（ ）

A．S₁闭合后电流表 A₁、A₂示数相等
B．S₁闭合后电流表 A₁的示数比A₂大
C．S₁闭合后电流表 A₁、A₂示数大小无法判断
D．S₁闭合后电流表 A₁的示数比A₂小

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：解答题

如图所示的电路中，R₁=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：
（1）电阻R₂的阻值；
（2）电源电压；
（3）通过R₂的电流．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：解答题

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：解答题

如图中灯泡L₁的电阻是6Ω，L₂的电阻是4Ω，S₁闭合、S₂断开时，电流表的读数是I₁=0.8A；S₁断开、S₂闭合时，电流表的读数为I₂=0.5A．求灯泡L₃的阻值和电源电压．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：解答题

在“用电压表和电流表测电阻的实验”中，
（1）实验的原理是：______；
（2）这叫______法测电阻；

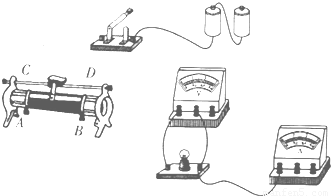

（3）如图是某次用电压表和电流表测量小灯泡电阻的实物图，请用笔画线代替导线，按照实验的要求完成电路的连接．（要求：滑动变阻器的滑片向右移时电流表示数变大）
（4）下表是实验中纪录的数据．若不考虑温度对灯丝电阻的影响，灯丝的电阻应该为多少？写在表格中．

次数	灯泡两端电压U/V	通过灯丝电流I/A	灯丝的电阻R/Ω	R=？
1	2.2	0.26
2	2.5	0.28
3	3.0	0.30

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：解答题

用如图甲所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱（符号为），S为单刀双掷开关，R为定值电阻．某同学用该电阻进行实验，主要步骤有：
A、把开关S接b点，调节电阻箱，使电流表的示数为I
B、读出电阻箱的示数R
C、把开关S接a点，读出电流表的示数为I
D、根据电路图，连接实物，将电阻箱的阻值调至最大
（1）上述步骤的合理顺序是______（只需填写序号）．
（2）步骤A中电阻箱调节好后示数如图乙所示，则它的示数为______Ω．若已知R的阻值为1OΩ，则待测电阻的阻值为______Ω．
（3）本实验所采用的物理思想方法可称为______（选填：“控制变量法”或“等效替代法”）．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：解答题

实验桌上准备的器材有：电源（电压稳定，约为12V）、电流表、电压表、滑动变阻器（20Ω 1A）、开关各一个，导线若干．小明想利用这些器材测定某待测电阻R_x（阻值大约为25Ω），他连接的实物电路如图所示．

（1）请指出实物图中的两处错误：
①______．
②______．
（2）小明改正错误后进行实验，请你在上面方框内画出小明实验的正确电路图．
（3）闭合开关后，小明发现电流表指针有明显偏转，而电压表指针却未动，经检查电压表完好，请你分析产生这种现象的两个原因：
①______．
②______．
（4）故障排除后进行测量，为了减小误差，需要对R_x的阻值进行多次测量，在实验中是通过______来达到这个目的．
（5）完成上述实验后，爱动脑筋的小明又想出了一个测电阻的方法．他将上面实验电路中的电压表拆除，其他元件连接方式不变，利用这个电路测出了R_x的一个阻值．请简述小明实验的步骤，并写出计算R_x的表达式．（设电源电压未知）
实验步骤：______
表达式：R_x=______．

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷C（2）（解析版） 题型：填空题

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷C（2）（解析版） 题型：填空题

一位同学家里电能表的读数原来为，现在他家里有40W电灯6盏，“220V 100W，的电冰箱一台，“220V 60W”的彩色电视机一台，平均每天用3h，按一个月30天计，共消耗    度电，此时电能表的读数为．
