科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷A（六）（解析版） 题型：解答题

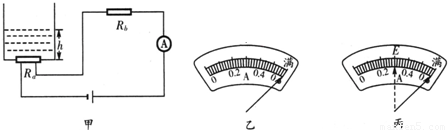

近年来，我国汽车工业发展迅猛，各种新型汽车不断投放市场．它们均使用汽油做燃料并符合国际排放标准．如图甲所示为某新型汽车自动测定油箱内油面高度的电路原理图，其中电源电压恒为6V，R_b为定值电阻，A为油量指示表（实质是一只量程为0～0.6A的电流表），R_a为压敏电阻（其电阻值随电阻表面受到的液体压强增大而减小）．关于压敏电阻R_a的阻值与所受液体压强的对应关系如下表所示：ρ_汽油=0.71×10³kg/m³．

Ra所受液体压强值/Pa		1420	2840	4260	5680
Ra对应的电阻/Ω	45	27	15	5	2.5

油箱是圆柱形容器，底面积为0.15m²，油箱内汽油高度达到60cm时油箱即装满，油箱装满时，油量指示表的示数如图（乙）所示．
（1）当油箱内汽油用空时，油量指示表的指针指向某一位置，求此位置所对应的电流值．
（2）为测试该汽车的油耗，将汽车油箱装满后，沿高速公路行驶300km路程，油量指示表的指针从“满”处向左逐渐偏转到“E”处，如图（丙）所示，问该汽车每行驶100km消耗汽油多少升？

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷A（六）（解析版） 题型：解答题

如图所示，两根输电线AB、A′B′的长度均为2km，已知每千米的输电线电阻为1Ω，今发现在距端点A、A′等远的两点C、C'间发生漏电，相当于在两点间接了一个电阻，现用输出电压恒为90V的电源接在端点A、A′间时，测得端点B、B′间电压为72V；若接在端点B、B′间时，测得A、A′间电压为45V，由此可知点A与点C相距______km．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷A（六）（解析版） 题型：解答题

在图甲所示的电路中，电源电压恒定，A、B两端接电阻．图乙为一个暗盒，盒外的a、b、c、d是该盒的四个接线柱，某同学按图甲所示的电路连接电路进行实验．实验时，某同学先把接线柱a、d，a、b（或b、d），a、c（或c、d），b、c分别连接到图甲电路中A、B两端．测得各电表的示数见表1．
请你根据实验数据，回答下列问题：
（1）表1中有几个空格漏填，请你根据题意完成下表的填写．
表1  实验数据

实验序号	1	2	3	4
A、B两端分别连接接线柱	a、d	a、b（或b、d）	a、c（或c、d）	b、c
IA/A	3	1.5	1	0.75
IAI/A	1.5	0.75	0.5	0.375
UVI/V	______	3	4	4.5
UV2/V	3	______	1	0.75
UV/V	______	4.5	5	5.25
UV3/V	3	1.5	______	0.75

（2）某同学对表1中实验序号1与2（或2与3或3与4）中电压表V₁、V₂、V示数进行深入地研究后发现，三个电压表读数的变化量之间存在一定的关系，该关系的表达式为：______．
（3）某同学为了研究通过电阻R₂的电流跟它两端电压关系，设计了如下表所示的表格．请你利用上表中的实验数据在下表的空白处填写数据．根据填入表中的实验数据，分析得出你的结论（填在表格中）．
表2  通过电阻R₂的电流跟它两端电压关系

对应表1中的实验序号	流过R2的电流/A	R2两端的电压/V	分析结论
1	______	______	______
2	______	______
3	______	______
4	______	______

（4）某同学为了验证实验数据．依照表1的实验序号重新实验．在某次实验过程中，某同学发现两个电流表示数相等，两个电压表示数也相等，电压表V₃示数为1.5V．请你完成下表的填写，并分析产生该现象原因是______．
表3

对应表1中的实验序号	IA/A	IA1/A	UV1/V	UV2/V	UV/V	UV3/V
______	______	______	______	______	______	1.2

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：填空题

如图所示，L₁、L₂、L₃三盏灯泡串联在10V的电路中．已知电压表V₁测得L₁、L₂两端电压是7V，电压表V₂测得L₂、L₃两端的电压是8V，则L₁、L₂、L₃两端的电压依次是    V、    V、    V．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：填空题

如图所示电路，当滑动变阻器的滑片P向右移动时，电压表的示数    ，电流表的示数    ．（填“变大”“变小”或“不变”）

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：填空题

如图所示，当开关S闭合时，电压表V₁测量    两端的电压，电压表V₂测量    两端的电压，电压表V₃测量    两端的电压．若它们的读数分别用U₁、U₂、U₃表示，则当U₁=6V，U₂=2V时，U₃=    V．若电源电压为6V，开关S断开时，电压表V₁的示数为    V，电压表V₂的示数为    V，电压表V₃的示数为    V．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：填空题

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：填空题

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：填空题

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷C（解析版） 题型：填空题
