科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（4）（解析版） 题型：选择题

如图所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同．闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于灯泡L₁和L₂的亮度情况，下列判断正确的是 （ ）

A．L₁和L₂都变亮
B．L₁和L₂都变暗
C．L₁始终比L₂亮
D．L₂始终比L₁亮

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（4）（解析版） 题型：选择题

如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（ ）

A．灯泡L₁亮度不变、L₂变亮
B．电流表示数变小，电压表示数不变
C．电流表示数不变，电压表示数变大
D．电流表、电压表示数均不变

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（4）（解析版） 题型：解答题

如图所示，有灯泡L₁、L₂，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L₁、L₂并联，开关控制整个电路，电流表测总电流，电压表测L₁的电压，滑动变阻器改变通过L₂的电流．请画出电路图并连接实物图．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（4）（解析版） 题型：解答题

小强学习了滑动变阻器的使用方法后，想利用如图所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：
（1）连接好实物图；
（2）画好正确连接后的电路图；
（3）如果要使电铃的声音越来越响，针对你所设计的电路，说明应该如何调节滑动变阻器．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（4）（解析版） 题型：解答题

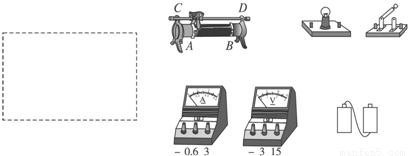

用电压表测小灯泡两端电压，用电流表测通过小灯泡的电流，滑动变阻器与小灯泡串联，滑片P向右移动时小灯泡变亮．

（1）根据要求在虚线框中画出电路图；
（2）根据电路图将图所示的实物连起来．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷C（4）（解析版） 题型：解答题

如图是一种自动测定油箱内油面高度的装置．
（1）图中虚线框内的装置相当于简单机械中的______．
（2）图中R相当于电学中的______，R′的作用是______．
（3）油量表是用______表改装的．
（4）当油箱中的浮标向上运动时，R的电阻值将______，对电流的阻碍作用将______，此时电路中的电流将______．（填“变大”或“变小”）
（5）下列关于油量表的说法正确的是______
A．向油箱里加油时，油量表示数变大
B．燃油消耗下降时，油量表示数变大
C．燃油全部耗尽时，油量表将被烧坏
D．油箱加油过满时，油量表将被烧坏．
