标有“2V 1W 字样的小灯泡和标有“20Ω 1A 字样的滑动变阻器连接在如图所示的电路中.其中电源电压为6V.电流表的量程为“0-0.6A .电压表的量程为“0-3V .设小灯泡电阻不变．闭合开关.——青夏教育精英家教网—

相关习题

0 74980 74988 74994 74998 75004 75006 75010 75016 75018 75024 75030 75034 75036 75040 75046 75048 75054 75058 75060 75064 75066 75070 75072 75074 75075 75076 75078 75079 75080 75082 75084 75088 75090 75094 75096 75100 75106 75108 75114 75118 75120 75124 75130 75136 75138 75144 75148 75150 75156 75160 75166 75174 235360

科目： 来源：新人教版九年级上册《第17章欧姆定律》2013年同步练习卷C（3）（解析版） 题型：选择题

标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，设小灯泡电阻不变．闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是（）

A．0.25 A～0.6 A  1.0 V～2.0 V
B．0.30 A～0.5 A  1.0 V～l.5 V
C．0.25 A～0.5 A  1.5 V～2.0 V
D．0.25 A～0.5 A  1.0 V～2.0 V

查看答案和解析>>

科目： 来源：新人教版九年级上册《第17章欧姆定律》2013年同步练习卷C（3）（解析版） 题型：解答题

在“测量小灯泡的电阻”实验中，电源电压保持不变，小灯泡正常工作的电压为2.5V．
（1）电路接通后，小明发现移动滑动变阻器的滑片使其接入电路的电阻减小时，电压表的示数也变小了，你认为电路连接中存在的错误是______．
（2）改正电路后，他将测得的数据及计算结果填在下面的表格中：

实验次数物理量	1	2	3	4
电压U/V	2.5	2.0	1.5	1.0
电流I/A	0.30	0.26	0.22	0.20
电阻R/Ω		7.7	6.8	5.0

小灯泡正常发光时的电阻为______（保留一位小数）Ω．
（3）分析表中的数据发现灯丝的电阻是变化的，这说明______．
（4）这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝______（填“容易”或“不容易”）烧断．

查看答案和解析>>

科目： 来源：新人教版九年级上册《第17章欧姆定律》2013年同步练习卷C（3）（解析版） 题型：解答题

如图所示是小玲测量小灯泡的电阻所用的器材，已知小灯泡的额定电压是3.8V．
（1）请你用笔画线代替导线，将实物电路连接完整，要求导线不能交叉．
（2）闭合开关前，滑动变阻器的滑片P应移动到______端（填“左”或“右”）．
（3）进行实验时，小玲闭合开关后发现电压表的示数接近4.5V，然后她反复移动滑动变阻器的滑片P，电压表的示数基本不变．由此可见，发生故障的原因可能是滑动变阻器______或者是灯泡______．
（4）排除故障后，小玲先后让滑动变阻器的滑片P在不同位置上做了三次实验，得出三组数据，并根据每组数据正确计算出三个相应的电阻值，比较发现它们之间有较大差异，你认为产生这种差异的原因是______．

查看答案和解析>>

科目： 来源：新人教版九年级上册《第17章欧姆定律》2013年同步练习卷C（3）（解析版） 题型：解答题

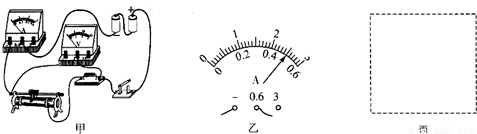

在用“伏安法”测量导体电阻的实验中，某同学连接的实物电路如图甲所示．

（1）请指出图甲中两处错误：
①______；
②______．
（2）请在右侧方框内画出改止后的正确实验电路图．
（3）实验中，某次电流表示数如图乙所示，应记为______A．

查看答案和解析>>

科目： 来源：新人教版九年级上册《第17章欧姆定律》2013年同步练习卷C（3）（解析版） 题型：解答题

小红和小明在做“用电流表和电压表测电阻”的实验．
（1）请你帮助他们在实物连接图中，用笔画线代替导线将所缺的导线补上．

（2）当小红完成电路连接后就准备闭合开关，同伴小明提醒还有一处不妥当，你知道小明提醒的是什么吗？
答：______．
（3）在某次测量中电流表示数如图所示，则I=______A．
（4）在实验过程中，小红突然发现电流表没有示数，而电压表有示数，且接近于电源电压，则故障可能是：______．
（5）小红还准备探究“电阻并联时总电阻与各部分电阻的关系”．取来一个10Ω定值电阻和一个电阻箱（
