科目： 来源：2013-2014学年教科版九年级（上）期末物理复习卷B（三）（解析版） 题型：解答题

小雨同学实验时遇到了一个难题：他想测量一个电压约为15V的电源的电压，可是手边只有：量程为3V的电压表一只，开关一个，阻值为R₁=1Ω、R₂=5Ω、R₃=1000Ω的电阻各一个以及导线若干．思考了一会儿之后，他利用所学过的知识和手边现有的器材，顺利地完成了测量．
（1）请在下边的方框内完成小雨测量时的电路图．（在图中电阻符号旁必须标明R₁或R₂或R₃）
（2）如果用U′表示电压表的读数，请写出电源电压U的表达式：U=______．

科目： 来源：2013-2014学年教科版九年级（上）期末物理复习卷B（三）（解析版） 题型：解答题

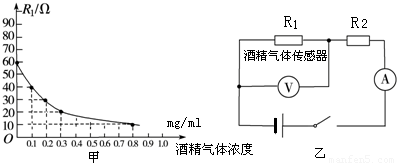

为防止酒驾事故的出现，酒精测试仪被广泛应用．有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示．当酒精气体的浓度为0时，R₁的电阻为60Ω．在图乙所示的工作电路中，电源电压恒为8V，定值电阻R₂=20Ω．求：
（1）当被检测者的酒精气体的浓度为0时，电压的示数是多少；
（2）现在国际公认的酒驾标准是0.2mg/ml≤酒精气体浓度≤0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾．

科目： 来源：2013-2014学年教科版九年级（上）期末物理复习卷B（六）（解析版） 题型：选择题

下列四幅实验装置图所反映的原理，对发电机的发现有直接影响的是 （ ）
A．
B．
C．
D．

科目： 来源：2013-2014学年教科版九年级（上）期末物理复习卷B（六）（解析版） 题型：选择题

如图所示，是某小组的同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是（ ）

A．比较图（a）和图（b）可知，感应电流的方向与磁场方向有关
B．比较图（b）和图（c）可知，感应电流的方向与磁场方向和导体运动方向无关
C．比较图（a）和图（c）可知，感应电流的方向与磁场方向无关
D．由图（d）可以得出感应电流的方向跟导体是否运动无关

科目： 来源：2013-2014学年教科版九年级（上）期末物理复习卷B（六）（解析版） 题型：选择题

科目： 来源：2013-2014学年教科版九年级（上）期末物理复习卷B（六）（解析版） 题型：选择题

科目： 来源：2013-2014学年教科版九年级（上）期末物理复习卷B（六）（解析版） 题型：选择题

科目： 来源：2013-2014学年教科版九年级（上）期末物理复习卷B（六）（解析版） 题型：选择题

如图所示，ab是闭合电路的一部分导体，与灵敏电流计相连．当“U”型螺线管的绕线中通有如图所示的电流，ab向右移动，那么（ ）

A．螺线管的P端是N极，ab中有电流产生
B．螺线管的P端是N极，ab中无电流产生
C．螺线管的P端是S极，ab中有电流产生
D．螺线管的P端是S极，ab中无电流产生

科目： 来源：2013-2014学年教科版九年级（上）期末物理复习卷B（六）（解析版） 题型：选择题

如图所示，在蹄形磁体的磁场中放置一根导体AB，导体的两端跟电流表连接，开关闭合，电路中没有电流．以下操作中，可能使电路中产生电流的是（ ）
A．让导体在磁场中静止，换用量程更小的电流表
B．让导体在磁场中静止，换用磁性更强的永磁体
C．让导体在磁场中沿不同方向运动
D．将导体换成匝数很多的线圈，线圈在磁场中静止

科目： 来源：2013-2014学年教科版九年级（上）期末物理复习卷B（六）（解析版） 题型：选择题

小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，带动转子转动，这时发现小灯泡发光，微风电扇居然变成了“发电机”！关于该实验现象，下列说法中正确的是（ ）
①电产生了磁，使电风扇转动；
②磁产生了电，使小灯泡发光；
③微风电风扇是电源；
④电风扇转速越快，灯泡越亮．

A．①②③
B．①③④
C．①②④
D．②③④
