科目： 来源：2013-2014学年教科版九年级（上）期末物理检测卷B（一）（解析版） 题型：选择题

关于如图甲、乙所示的实验，下列说法正确的是（ ）

A．甲可以研究通电导体在磁场中的受力情况
B．甲实验的过程中，其它形式能转化为电能
C．乙可以研究电磁感应现象
D．乙实验的过程中，其它形式能转化为电能

科目： 来源：2013-2014学年教科版九年级（上）期末物理检测卷B（一）（解析版） 题型：选择题

如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V 8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（ ）

A．大于4W
B．等于4W
C．小于4W
D．无法确定

科目： 来源：2013-2014学年教科版九年级（上）期末物理检测卷B（一）（解析版） 题型：选择题

如图所示的电路图，电源电压不变，当开关S₁、S₂都闭合，电流表的示数为0.25A，电压表的示数为8V：断开电路后，将电压表、电流表的位置互换，S₁断开，S₂闭合，电流表的示数为0.2A，则（ ）
A．R₁=8Ω，R₂=40Ω
B．R₁=32Ω，R₂=40Ω
C．R₁=40Ω，R₂=32Ω
D．R₁=32Ω，R₂=8Ω

科目： 来源：2013-2014学年教科版九年级（上）期末物理检测卷B（一）（解析版） 题型：填空题

科目： 来源：2013-2014学年教科版九年级（上）期末物理检测卷B（一）（解析版） 题型：填空题

如图所示是汽油机的    冲程；常常用水冷却发动机是利用了水的比热容    的特性；完全燃烧0.1kg的高能汽油，放出的热量为    J．如果这些热量被质量为100kg、初温为20℃的水完全吸收，可以使水的温度升高    ℃．【q_汽=4.62×10⁷J/kg  C_水=4.2×10³J/】

科目： 来源：2013-2014学年教科版九年级（上）期末物理检测卷B（一）（解析版） 题型：填空题

科目： 来源：2013-2014学年教科版九年级（上）期末物理检测卷B（一）（解析版） 题型：填空题

现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的    ，房间里各用电器之间是    联的．

科目： 来源：2013-2014学年教科版九年级（上）期末物理检测卷B（一）（解析版） 题型：解答题

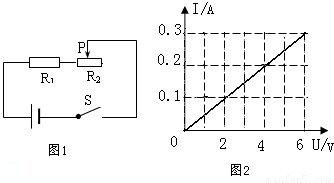

图1的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100Ω  0.5A”字样，图2为R₁的I-U图象，R₁的阻值为______Ω，当电路中的电流为0.2A时，滑动变阻器R₂接入电路的阻值为______Ω，为了不损坏滑动变阻器R₂，接入电路的阻值应不小于______Ω．

科目： 来源：2013-2014学年教科版九年级（上）期末物理检测卷B（一）（解析版） 题型：解答题

科目： 来源：2013-2014学年教科版九年级（上）期末物理检测卷B（一）（解析版） 题型：填空题

如图所示，电源电压不变．将定值电阻R₁和R₂串联后接在电源上，R₁消耗的功率为3W，R₂消耗的功率为6W，则R₁=    R₂；若将它们并联后仍接在该电源上，则电路消耗的总功率为    W．
