科目： 来源：2012-2013学年福建省福州市连江县兴海学校九年级（上）期中物理模拟试卷（解析版） 题型：选择题

小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（ ）

A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表

科目： 来源：2012-2013学年福建省福州市连江县兴海学校九年级（上）期中物理模拟试卷（解析版） 题型：解答题

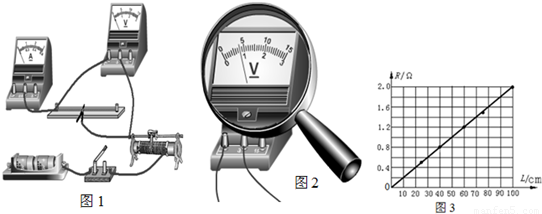

探究导体的电阻跟导体长度的关系的电路如图所示，通过移动导线夹可改变接入电路中电阻丝的长度．
（1）请用笔画线代替导线将电路实物图补充完整；
（2）实验采取了如下操作步骤，其合理的顺序是______（填序号）；
A、将导线夹移到某一适当位置；B、调节滑动变阻器，使电流表和电压表的示数为某一适当值；C、记录电流表和电压表的示数，并用刻度尺测量接入电路中电阻丝的长度；D、连接电路；E、将滑动变阻器的滑片移到最左端；F、闭合开关；G、改变接入电路中电阻丝的长度，再测量几次；
（3）某次测量时，电压表的示数如图2所示，则电压为______V；
（4）将所测得的数据进行处理后，作出电阻丝的电阻与长度的关系图象如图3所示．分析图象可得出，导体的电阻与长度的关系是______．

科目： 来源：2012-2013学年福建省福州市连江县兴海学校九年级（上）期中物理模拟试卷（解析版） 题型：填空题

小明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象．根据图象，当导体乙两端加上1V的电压时，通过导体乙的电流为    A，若将甲、乙两导体并联后接到3V的电源上，干路中电流为    A．

科目： 来源：2012-2013学年福建省福州市连江县兴海学校九年级（上）期中物理模拟试卷（解析版） 题型：选择题

在“探究电流与电压关系”的实验中，分别用R₁、R₂两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U--I关系图象，从图中可以看出R₁与R₂的大小关系是（ ）

A．R₁＞R₂
B．R₁=R₂
C．R₁＜R₂
D．无法确定

科目： 来源：2012-2013学年福建省福州市连江县兴海学校九年级（上）期中物理模拟试卷（解析版） 题型：解答题

小明利用实验探究电阻上的电流跟两端电压的关系．?
（1）请你用笔画线代替导线，按图甲所示的电路图，帮小明将图乙中的器材连接起来．要求：变阻器滑片向右移动时，电流表的示数变小，导线不能交叉．?

（2）小明连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是______．??
（3）小明排除故障后继续实验，通过调节滑动变阻器，改变定值电阻R₁两端的电压，测得电流、电压的值如表一．分析表一中的数据可以得出结论：______．
表一

定值电阻	实验次序	电压U1/V	电流I1/A
R1=5Ω	1	1.5	0.3
	2	3.0	0.6
	3	4.5	0.9

（4）为了检验结论是否具有普遍性，小明又换用10Ω的电阻R₂继续实验，测得数据如表二，小明分析表二的数据发现上面的结论仍成立．观察对比两表格中的数据，你还能发现电流与电阻的关系吗？请你写出分析过程和结论．?
分析过程：______．?
结论：______．
表二

定值电阻	实验次序	电压U2/V	电流I2/A
R2=10Ω	4	3.0	0.3
	5	4.5	0.45
	6	6.0	0.6

科目： 来源：2012-2013学年福建省福州市连江县兴海学校九年级（上）期中物理模拟试卷（解析版） 题型：填空题

在如图电路中，电源电压为6V，R₁=4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为    A，电阻R₂的阻值为    Ω．

科目： 来源：2012-2013学年福建省福州市连江县兴海学校九年级（上）期中物理模拟试卷（解析版） 题型：解答题

如图所示的电路中，电源电压是12V，闭合开关S后，电流表、电压表的示数分别为0.6V和9V．
（1）通过R₁的电流I₁是______A．
（2）小翔同学在求R₁的电阻值时，解题过程如下：
根据欧姆定律：R₁=．
小翔的解题过程是否正确？请做出判断并说明理由：______．

科目： 来源：2012-2013学年福建省福州市连江县兴海学校九年级（上）期中物理模拟试卷（解析版） 题型：解答题

如图所示的电路中，电源电压保持不变，电阻R₁的阻值为20Ω．闭合开关S，电流表A₁的示数为0.3A，电流表A₂的示数为0.2A．求：
（1）电源电压U．
（2）电阻R₂的阻值．
