科目： 来源：教科版九年级上册《第5章 欧姆定律》2013年同步练习卷A（二）（解析版） 题型：填空题

如图所示，电源电压保持不变．闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将    ，电压表示数将    ．（填“变大”、“不变”或“变小”）

科目： 来源：教科版九年级上册《第5章 欧姆定律》2013年同步练习卷A（二）（解析版） 题型：解答题

欧姆定律体现了同一导体或同一段电路上同时存在的三个物理量：电压U、电流I和电阻R之间的数量关系为，I=或U=IR或R=，知道任何两个量，可求第三个量．
结合课本相关知识，思考下列问题：
（1）欧姆定律数学表达式中各字母的含义．
（2）根据公式R=，能不能说“电阻跟电压成正比，跟电流成反比”？

科目： 来源：教科版九年级上册《第5章 欧姆定律》2013年同步练习卷A（二）（解析版） 题型：解答题

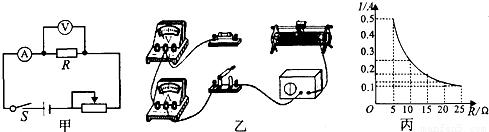

小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．

（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，______．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是______，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为______V时，读出电流表的示数．
（3）为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器．

科目： 来源：教科版九年级上册《第5章 欧姆定律》2013年同步练习卷A（二）（解析版） 题型：解答题

如图所示，电源电压为6V．闭合开关S，电压表V₁示数为4V，电流表示数为0.4A．
求：（1）电压表V₂的示数；
（2 ）R₁、R₂的阻值．

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷A（六）（解析版） 题型：选择题

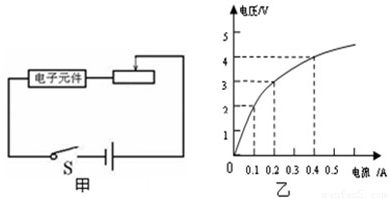

如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（ ）

A．电子元件工作时，电阻保持不变
B．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω～70Ω
C．当变阻器滑片在中点时，电子元件与滑动变阻器的电压之比为1：1
D．电子元件处于正常工作状态时，电路消耗的最小功率为3.6W

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷A（六）（解析版） 题型：选择题

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷A（六）（解析版） 题型：选择题

在如图所示的电路中，R₁、R₂和R₃均为定值电阻，R₁的阻值小于滑动变阻器R的最大阻值，闭合电键S，当滑动变阻器的滑片P由滑动变阻器的右端向左端滑动的过程中，下列叙述中正确的是（ ）

A．V₁的示数先变小后变大，V₂的示数先变大后变小
B．A₁的示数不断减小，A₂的示数不断变大
C．R₁消耗的电功率先变小后变大
D．R₃消耗的电功率先变小后变大

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷A（六）（解析版） 题型：选择题

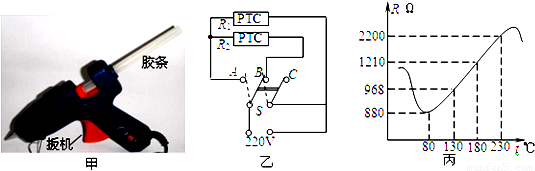

图甲所示的热熔胶枪是一种装修工具，用于材料涂胶．它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C．单只PTC元件的电阻随温度的变化如图所示．关于PTC元件的工作情况，下列说法正确的是（ ）

A．扣动扳机，两只PTC元件串联在电路中
B．松开扳机，只有一只PTC元件接入电路
C．松开扳机，当温度为80℃时，电路消耗的电功率为55W
D．扣动扳机，当温度为180℃时，1min电路消耗的电能为4800J

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷A（六）（解析版） 题型：解答题

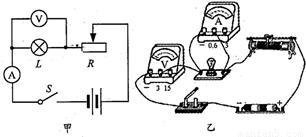

小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率．各元件都完好，电源电压保持不变．

（1）小明将各元件连接成如图乙所示的电路，请指出其中的错误：______．
（2）电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到______时，表明小灯泡正常发光，并记录电流表的示数．
（3）为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为______瓦．

实验次数	1	2	3
电压表示数/伏	2.5	2.8	2.0
电流表示数/安	0.32	0.35	0.27

科目： 来源：新人教版九年级上册《第18章 电功率》2013年同步练习卷A（六）（解析版） 题型：解答题

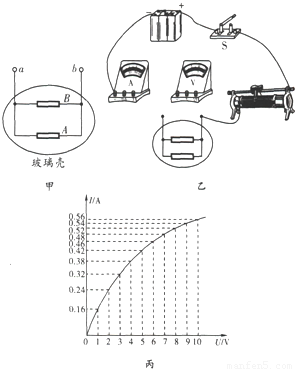

某兴趣小组的同学进行电学实验过程中发现一个有趣的元件，有A、B两部分，被封闭在一个透明的玻璃壳内，a、b是其两个外露的接线柱，如图所示．他们了解到B是一个定值电阻，其电压与电流关系如下表所示，

电压U（V）	2.0	4.0	6.0
电流I （A）	0.10	0.20	0.30

A是一种由特殊金属丝制成的导体，它的额定电压是9V．为进一步了解A的某些特征，他们使用如图乙所示的实验器材，测得了一组该元件的电压与电流值，并绘制成如图所示的曲线．请根据上述信息完成下列问题：
（1）用笔画线代替导线将图乙的电路连接完整．
（2）计算电阻B的阻值．
（3）计算导体A的额定功率．
