科目： 来源：2011-2012学年江苏省盐城市大丰市万盈二中九年级（上）期末物理试卷（解析版） 题型：填空题

如图甲所示，A、B分别是标有“6V  3.6W”字样的灯泡L和定值电阻R的U-I图象．则R的阻值为    Ω；若把它们接入电路，如图乙所示，当只闭合开关S₁时，L正常发光，此时电流表的示数为    A；若再闭合开关S₃，电流表的示数为    A；若只闭合开关S₂，电路消耗的电功率为    W．

科目： 来源：2011-2012学年江苏省盐城市大丰市万盈二中九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省盐城市大丰市万盈二中九年级（上）期末物理试卷（解析版） 题型：解答题

（1）如图所示，轻质杠杆可绕O转动，杠杆上吊一重物，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重力G的力臂．
（2）如图所示，画出人站在地面上使用该滑轮组拉重物的绕线方式．
（3）如图乙所示，在圆圈内分别填入正确的电表符号，使开关闭合后两灯都能发光．
（4）小宝想在卧室安装一盏照明电灯，请在图中帮他把灯和开关接入电路．

科目： 来源：2011-2012学年江苏省盐城市大丰市万盈二中九年级（上）期末物理试卷（解析版） 题型：解答题

在研究杠杆平衡条件的实验中
（1）实验前没有挂钩码时，若杠杆右端下倾，则应将左端的平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡．
（2）在如图所示的装置中，每个钩码重1N（杠杆上每格等距，杠杆自重不计），要使杠杆在水平位置平衡，小张在A处应挂______个1N重的钩码，而邻组的小强在B处施加一个竖直方向的力，也使杠杆在水平位置平衡，则这个力的方向应______，大小为______N．
（3）本实验得出杠杆的平衡条件是______．

科目： 来源：2011-2012学年江苏省盐城市大丰市万盈二中九年级（上）期末物理试卷（解析版） 题型：解答题

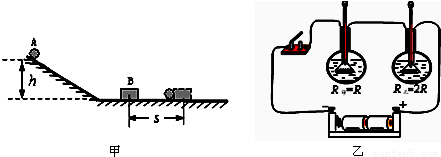

小丽同学在初中物理探究实验时发现：

（1）当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来．
如：图甲的实验是通过______，间接的知道物体动能的大小；图乙的实验是通过______，间接比较两个电阻丝产生的热量的多少．
（2）当要研究的物理量与多个因素有关时，都要采用控制变量法．
如：图甲的实验中，使用同一个球就是为了______，探究动能大小与______的关系；图乙中将两个电阻串联起来，就是为了______，探究电流产生的热量与______的关系．
（3）有些实验装置经过适当的改进还可以进行其它的探究实验．
如：图甲装置中增加一个弹簧测力计等器材，我们还可以探究斜面的机械效率是否与物体的重力有关；图乙中如果再增加一个______，我们就可以探究电流产生的热量与电流大小的关系了．

科目： 来源：2011-2012学年江苏省盐城市大丰市万盈二中九年级（上）期末物理试卷（解析版） 题型：填空题

用图甲所示装置“比较不同液体吸热升温特点”．在两个相同烧杯中分别加入初温、体积相同的水和食盐水，用相同酒精灯加热直到沸腾．
（1）分别测量出水和食盐水的沸点，发现食盐水的沸点比水高．其中水沸腾时温度计的局部放大图如乙图所示，水的沸点为    ℃．
（2）实验中加热食盐水到沸腾需要的时间长，说明食盐水吸收的热量比水    （选填“多”或“少”）．
（3）能否仅由“加热食盐水到沸腾需要的时间长”得出食盐水比热容大的结论？
答：    ；其原因是：    ．

科目： 来源：2011-2012学年江苏省盐城市大丰市万盈二中九年级（上）期末物理试卷（解析版） 题型：解答题

某实验小组测一滑轮组机械效率的数据如下表：

实验次数	动滑轮重G动/N	钩码重 G物/N	钩码上升 高度h物/m	直接将钩码 举高做的功 W有用/J	动力 F动/N	动力作用点移动距离 S动/m	使用滑轮组动力做的功 W总/J	滑轮组的机械效率 η
1	0.53	1	0.1	0.1	0.7	0.3	0.21	47.6%
2		2	0.1	0.2	1.1	0.3	0.33	60.6%
3		4	0.1	0.4	2	0.3	0.6	66.6%

（1）请你在图中画出本实验的绕绳方法．
（2）用同一滑轮组提升不同重物至同一高度：克服动滑轮的重所做的额外功______（填“相同”或“不同”）；提升的物重增加时，克服摩擦和绳重所做的额外功变______，滑轮组的机械效率变______．
（3）多次改变提升的物重测量滑轮组的机械效率，目的是为了______．（填字母）
A．减小摩擦    B．多次测量取平均值减小误差    C．获得多组数据归纳出物理规律
（4）由本实验______（填“能”或“不能”）推断：任何机械的机械效率跟物重均有关．

科目： 来源：2011-2012学年江苏省盐城市大丰市万盈二中九年级（上）期末物理试卷（解析版） 题型：解答题

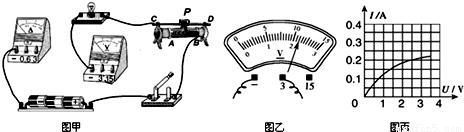

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（4）小明连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是______．（写出一种即可）
（5）小明闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，则此时灯泡消耗的实际功率______额定功率（选填“＞”、“＜”或“=”）．
（6）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I-U图象（图丙），根据图象，可计算出小灯泡的额定功率是______W．
（7）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐______（选填“增大”、“减小”或“不变”），造成这一现象的原因可能是______．

科目： 来源：2011-2012学年江苏省盐城市大丰市万盈二中九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图象如图所示．求：
（1）甲和乙分别代表哪个电阻？
（2）电源电压是多大？
（3）定值电阻R₁是多大？
（4）调节滑动变阻器，当阻值为多大时，滑动变阻器的电功率最大？
