科目： 来源：教科版九年级上册《第4章 探究电流》2013年单元检测训练卷A（一）（解析版） 题型：填空题

如图所示的电路中，R₁、R₂均为定值电阻．电源电压不变．闭合开关S₁、S₂，两电表均有示数；再断开开关S₂，则电流表示数    ，电压表示数    （本题每空均选填“变大”、“变小”或“不变”），此时电压表测    电压．

科目： 来源：教科版九年级上册《第4章 探究电流》2013年单元检测训练卷A（一）（解析版） 题型：填空题

如图所示，电源电压保持不变，开关S₁已闭合．若再闭合开关S₂，则    的示数变大，小灯泡L₁的亮度     （填“增强”、“减弱”或“不变”）．

科目： 来源：教科版九年级上册《第4章 探究电流》2013年单元检测训练卷A（一）（解析版） 题型：填空题

如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L₁两端的电压为    V，L₂两端的电压为    V．

科目： 来源：教科版九年级上册《第4章 探究电流》2013年单元检测训练卷A（一）（解析版） 题型：解答题

如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L₁和L₂并联，开关同时控制两灯，滑动变阻器只控制L₁的亮度，导线不能交叉．

科目： 来源：教科版九年级上册《第4章 探究电流》2013年单元检测训练卷A（一）（解析版） 题型：解答题

用滑动变阻器改变小灯泡的亮度．

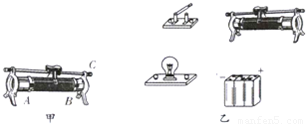

（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图一所示．若要把它其中的两个接线柱连接到电路中去，共有______种接法；“20Ω”指的是______接线柱间的电阻值，“2A”指的是______．
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图二中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．
（3）如果你还想知道电路中电流值的改变情况，需在电路中再______联一个电流表，并增加______根导线．

科目： 来源：教科版九年级上册《第4章 探究电流》2013年单元检测训练卷A（一）（解析版） 题型：解答题

在研究性学习活动中，小美同学用如图所示的电路探究导体的电阻跟哪些因素有关．她选取了6根金属丝，其材料、规格和测得的电压、电流值如下表所示，并计算出了每一根金属丝的电阻值．

金属丝代号	材料	长度L/m	横截面积S/mm2	电压/V	电流/A	电阻值R/Ω
①	镍铬合金	1.80	1.0	l.5	0.75	2.0
②	镍铬合金	0.90	1.0	1.5	1.5	1.0
③	镍铬合金	0.45	1.0	1.5	3.0	0.50
④	镍铬合金	0.90	2.0	1.5	3.0	0.50
⑤	镍铬合金	0.90	0.50	1.5	0.75	2.0
⑥	锰钢合金	0.90	0.50	1.5	1.9	0.79
⑦	镍铬合金	3.6	0.5

（1）请你利用代号为①②③的三组数据，在坐标纸中画出R-L图线．
（2）金属丝代号为______的3根导线，是用来探究导体电阻与横截面积的关系．金属丝代号为______的2根导线．是用来探究导体电阻与材料的关系．
（3）根据表中数据所反映出的规律，可推知代号为⑦的金属丝的电阻值，请将结果填在表中．
