科目： 来源：教科版九年级上册《第6章 电功率》2013年同步练习卷B（六）（解析版） 题型：选择题

如图所示是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验，烧瓶内用煤油而不用水，你认为主要的原因是（ ）
A．因为煤油的热值大
B．因为煤油的比热容小
C．因为煤油的密度小
D．因为煤油具有可燃性

科目： 来源：教科版九年级上册《第6章 电功率》2013年同步练习卷B（六）（解析版） 题型：选择题

科目： 来源：教科版九年级上册《第6章 电功率》2013年同步练习卷B（六）（解析版） 题型：解答题

如图所示，是某鱼缸水温调节器的原理图，其中R₁为阻值可调的电热丝，开关S₂为单刀双掷开关．开关S₁闭合、S₂接b时，电路处于加热状态；当开关S₁断开、S₂接a时，电路处于保温状态．已知U=220V，R₂=880Ω，R₁不会短路．取水的比热容c=4.2×10³ J/．试问：
（1）当电路处于加热状态时，通过电阻R₂的电流为多少？
（2）当电路处于保温状态时，若电路消耗的功率P=48.4W，则电热丝R₁连入电路的阻值应为多少？
（3）当电路处于加热状态时，要将缸中m=48.4 kg的水温度升高△t=2℃，现调节电热丝R₁使其阻值为R₁′=200Ω，则加热需多少时间？（假设电热全部被水吸收，且无热量散失）

科目： 来源：教科版九年级上册《第6章 电功率》2013年同步练习卷B（六）（解析版） 题型：解答题

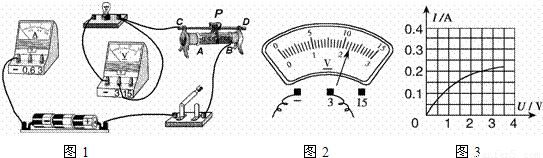

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，将图1中的实物电路连接完整．
（3）闭合开关前，图2中滑动变阻器的滑片P应位于______选填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．

（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______（写出一种即可）．

科目： 来源：教科版九年级上册《第6章 电功率》2013年同步练习卷B（六）（解析版） 题型：解答题

小明和同学在打扫实验室时，发现实验桌上有一个灯泡，灯泡上标明额定电压为4V，额定功率看不清楚．小明很想知道它的额定功率，刚好桌上还有电阻箱、电流表、开关、12V的稳压电源各一个，小明用它们连成了如图所示的电路，其中R为电阻箱，小明测出了电流表示数随电阻箱阻值变化的几组值，并将其记录在如下的表格中．

电流/A	O．90	0.80	0.50	O．36	0.28	0.22
电阻/Q	8	10	20	30	40	50

（1）当电流为0.50A时，电阻箱两端的电压是______V，灯泡的电阻为______Ω．
（2）根据表中数据，请求出小灯泡的额定功率．
（3）小明的同学发现小明记录的数据中有一个电流值有错误，这个错误数据是______A．
（4）小明的同学认为利用图示器材还能进行下列实验，其中无法完成的是______．
A．测量小灯泡正常工作时的电阻    B．探究小灯泡的亮度与灯泡功率的关系
C．探究导体中的电流与电压的关系    D．探究串联电路中电流的特点．

科目： 来源：教科版九年级上册《第6章 电功率》2013年同步练习卷B（六）（解析版） 题型：解答题

现有两个小灯泡A和B，分别标有“6V 6W”和“6V 8W”，先将灯泡A与定值电阻R串联接入电路中，灯泡A恰能正常发光，如图所示．若用灯泡B替换灯泡A接在电路中，灯泡B的实际功率大于还是小于8W？请说明理由（电源电压保持不变，不考虑温度对灯丝电阻的影响）

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷A（五）（解析版） 题型：选择题

如图所示，R₁=5Ω，R₂=10Ω，则电压表v₁，v₂示数之比是（ ）

A．1：2
B．2：1
C．1：3
D．3：1

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷A（五）（解析版） 题型：选择题

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷A（五）（解析版） 题型：选择题

如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R₁为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（ ）

A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大
D．电流表、电压表示数都变小

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年同步练习卷A（五）（解析版） 题型：选择题

如图所示，电路中R₁的阻值为6Ω，闭合开关S，电流表A₁的示数为1.2A，电流表A₂的示数为0.3A．则R₂的阻值是（ ）

A．18Ω
B．24Ω
C．6Ω
D．3Ω
