科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷B（二）（解析版） 题型：填空题

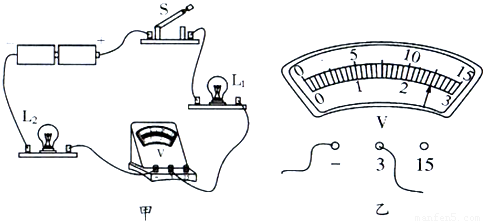

（1）如图甲所示，这样使用电压表的错误是    ．
（2）如图乙所示，电压表的示数是    V．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷B（二）（解析版） 题型：填空题

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷B（二）（解析版） 题型：填空题

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷B（二）（解析版） 题型：解答题

如图所示是研究导体的电阻跟哪些因素有关的实验装置．木板上有两条长度与横截面积均相等的金属丝．AB是镍铬合金丝，CD是锰铜丝．这个实验装置可以探究导体的电阻与______是否有关．如果将金属丝CD换为镍铬合金丝，其长度等于金属丝AB的二分之一，横截面积与金属丝AB相等，那么这个实验装置可探究导体电阻与______是否有关．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷B（二）（解析版） 题型：填空题

如图所示为插入式电阻箱的结构示意图．当铜塞全部插入时，两接线柱的电阻为    Ω．现在使用两接线柱间的电阻为4Ω，则应拨出    号铜塞．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷B（二）（解析版） 题型：填空题

如图所示，V₁测量     两端的电压；V₂测量     两端的电压；V₃测量     两端的电压，其中电压表V₁、V₂和V₃的示数分别为U₁、U₂和U₃，则三个电表示数之间存在的关系式是     ．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷B（二）（解析版） 题型：解答题

瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．
【猜想与假设】：串联电路总电压等于各用电器两端的电压之和设计与进行实验：
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L₁两端的电压；
（3）在测L₂两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．
【交流与评估】：
（1）在拆接电路时，开关必须______；
（2）瑞瑞同学用上面的方法能否测出L₂两端的电压？为什么？______．
（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压______各用电器两端的电压之和（填“等于”或“不等于”）．

AB两点间的电压UAB/V	BC两点间的电压UBC/V	AC两点间的电压UAC/V
1.4	2.4	3.75

（4）这个实验在设计方案上还存在的不足之处是：______．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷B（二）（解析版） 题型：解答题

学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在了铅笔芯的B端，这样做的目的是______；金属夹向A端移动的过程中，电路中的电流将变大，这一看不见的变化可由看得见的现象来呈现，即______．通过分析，此简易调光灯还有一些不足，请提出两种改进意见：______、______．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷B（二）（解析版） 题型：解答题

在研究学习活动中，小美同学用如图所示的电路探究导体的电阻跟哪些因素有关，她选取了6根金属丝．其材料、规格和测得的电压，电流值如下表所示，并计算出了每一根金属丝的电阻值．

金属丝代号	材料	长度l/m	横截面积S/mm2	电压/V	电流/A	电阻值/Ω
①	镍铬合金	1.8	1.0	1.5	0.75	2.0
②	镍铬合金	0.90	1.0	1.5	1.5	1.0
③	镍铬合金	0.45	1.0	1.5	3.0	0.50
④	镍铬合金	0.90	2.0	1.5	3.0	0.50
⑤	镍铬合金	0.90	0.50	1.5	0.75	2.0
⑥	锰铜合金	0.90	0.50	1.5	1.9	0.79
⑦	镍铬合金	3.6	0.5

（1）请你利用代号为①②③的三组数据，在坐标系中画出R～L图线．
（2）金属丝代号为______的三根导线，是用来探究导体电阻与横截面积的关系，金属丝代号为______的两根导线，是用来探究导体电阻与材料的关系．
（3）根据表中数据所反映出的规律，可推知代号为⑦的金属丝的电阻值，请将结果填在表中．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷B（二）（解析版） 题型：解答题

如图所示，两个灯泡通过灯座装在一个木匣子上，A、B、C、D分别是连接两灯泡底座的接线柱，在E、F两接线柱间接上电源后，两灯泡都发光．你如何判断这两只小灯泡是串联还是并联，简要叙述你的判断过程．
