科目： 来源：《11.1 宇宙和微观世界》2013年同步练习（解析版） 题型：选择题

科目： 来源：《14.3 欧姆定律应用》2013年同步练习（解析版） 题型：选择题

小明同学做电学实验，通过改变滑动变阻器R₃电阻的大小，依次记录的电压表和电流表的读数如下表示，分析表格中实验数据．可推断小明实验时所用的电路可能是图A、B、C、D中的哪一个（ ）

电压表读数U/V	0.60	0.70	0.80	0.90	1.00	1.10
电流表读数I/A	0.18	0.21	0.24	0.27	0.30	0.33

A．
B．
C．
D．

科目： 来源：《14.3 欧姆定律应用》2013年同步练习（解析版） 题型：解答题

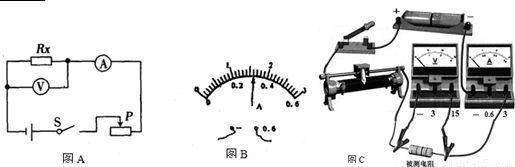

有一个阻值看不清的电阻器R_x，要测出它的电阻值．
（1）小明按图甲的电路图连接好电路，检查无误后闭合开关S，观察到电压表的示数为1.6V，电流表的示数如图乙所示，则通过电阻器R_x的电流为______A，R_x的电阻为______Ω．

（2）实验中，为了减小误差，小明还需进行的操作是：______；
（3）图丙是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处．
①______；
②______；
③______．

科目： 来源：《14.3 欧姆定律应用》2013年同步练习（解析版） 题型：解答题

做测定电阻阻值的实验．
（1）小明根据图甲所示的电路图，将图乙中的实验器材连接成实验电路．同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接．
①请你在接错的那根线上打“×”；
②另画一根导线，使电路连接正确；
③如果不改接这根导线，对实验的影响是：______．

（2）小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图所示，则电压表的读数是______V，电流表的读数是______A，被测电阻R_x的阻值是______Ω．

（3）小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验．你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？
①写出你的建议：______；
②你提出这个建议的目的是：______．

科目： 来源：《14.3 欧姆定律应用》2013年同步练习（解析版） 题型：解答题

科目： 来源：《14.3 欧姆定律应用》2013年同步练习（解析版） 题型：解答题

实验课上，老师给出下列器材：
A．电压为4.5V的电源；B．量程为3V的电压表；
C．量程为15V的电压表；D．量程为0.6A的电流表；
E．量程为3A的电流表；F．滑动变阻器；2A，0-20Ω；
G．开关及导线．
现在要测量一个约为8Ω电阻R_X的阻值．
（1）为了提高实验准确度，应选择器材A、F、G和______、______（填写器材代号）．
（2）图为实验时实物连接图，其中滑动变阻器尚未接入，请你用笔画线表示导线将它连入电路．
（3）闭合开关接通电路，移动滑动变阻器的滑片时，发现电流表、电压表的读数都比较小，而且不随滑片的移动而发生变化，可能的原因是把滑动变阻器的______两个接线柱接入了电路．

（4）实验过程中，电流表被学生损坏了，老师又给了一只电阻箱（），几个开关，请同学们继续做实验．小霏同学很快就设计了一个电路来测电阻．请你在虚线框内画出小霏的电路图．

科目： 来源：《14.3 欧姆定律应用》2013年同步练习（解析版） 题型：解答题

小组测量小灯泡的电阻，设计的电路图中有1处错误，请你将错误之处圈出来，并改正在原图上．然后按照改正好的电路图，将没有完成的实物图连接好．

科目： 来源：《14.3 欧姆定律应用》2013年同步练习（解析版） 题型：解答题

小刚同学测量2.5V小灯泡的电阻时，连接的电路如图：
（1）检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，若没有发现错误，闭合开关，会出现______现象．在图中补画出正确的连线．闭合开关前，他应将滑动变阻器的滑片调到______端（填“A”或“B”）；
（2）小刚改正错误后，按正确的操作测得的数据如表：

实验次数	1	2	3
电压U/V	2.0	2.5	2.8
电流I/A	0.20	0.24	0.25

则第1次测得的小灯泡的电阻为______； 从表中计算出三次小灯泡的电阻不相等，你认为可能的原因是______．

科目： 来源：《14.3 欧姆定律应用》2013年同步练习（解析版） 题型：填空题

小明和小亮利用如图1所示的电路测量未知电阻的阻值．

（1）根据他们连接的实验电路可知，电表甲应是    表．
（2）实验中他们检查电路无误后闭合开关，观察两电表的示数（如图2），计算出被测电阻R=    Ω．
（3）完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠，其原因是    ．
（4）为了得到更可靠的结果，你认为接下去他们的具体操作应是    ．

科目： 来源：《14.3 欧姆定律应用》2013年同步练习（解析版） 题型：解答题

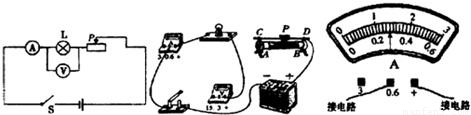

在测定标有“2.5V”字样的小灯泡电阻的实验中：

实验次数	1	2	3
电压U/V	1.5	2.5	3.0
电流I/A	0.2	0.25

（1）请你根据电路图将实物电路补充完整．
（2）通过实验得到了三组U和I的数据（如表）．当灯泡两端电压为3.0V时，电流表示数如上右图，请将读数填入表格中．
（3）小灯泡正常发光时的电阻为______Ω．
（4）利用现有器材和电路图还能完成的实验有：______ （说出一个即可）．
