小晖用“伏安法”测小灯泡的电阻，某次正确测量时测得小灯泡两端的电压为2V，电流表的示数如图所示，则通过小灯泡的电流为    A，小灯泡的电阻是    Ω．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷B（二）（解析版） 题型：填空题

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷B（二）（解析版） 题型：填空题

在图所示的电路中，电源电压为3V．闭合开关S，电流表①的示数为1.2A，电流表②的示数为0.3A，则通过R₁的电流是    A，R₂的阻值是    Ω．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷B（二）（解析版） 题型：填空题

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷B（二）（解析版） 题型：填空题

在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示．则由图可知，元件A的电阻为    Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是    A．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷B（二）（解析版） 题型：填空题

如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R₁的阻值是    Ω；将滑动变阻器R₂的滑片由a向b移动的过程中，电流表的示数将    ，电压表的示数将     （两空选填“变大”、“变小”或“不变”）．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷B（二）（解析版） 题型：填空题

电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．
（1）其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越    的规律．
（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R₁，下部分电阻为R₂，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R₂两端电压增大，则可知R₂阻值    ，触摸点P到屏下端的距离    （以上两空选填“增大”、“减小”或“不变”）．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷B（二）（解析版） 题型：解答题

小刚和小军在探究“电流与电压、电阻的关系”实验中：
（1）小刚探究“电流与电压的关系”，该实验中滑动变阻器的作用除了保护电路外，其作用主要是______；
（2）实验中，所测的数据如表一所示：

表一
R=10Ω	电压/V	1.5	2	2.5
	电流/A	0.15	0.2	0.25

表二
U=2V	电阻/Ω	5	10	20
	电流/A	0.4	0.2	0.1

由表一数据可得：在______一定时，导体中的电流与导体两端的电压成______比；
（3）小军探究“电流与电阻的关系”，所测的数据如表二所示：
①请依据表格和电路图分析，将AB间电阻由5Ω换成10Ω，闭合开关进行实验时，应向______（选填“左”或“右”）移动滑片P，使电压表的示数保持______V不变；
②由表二数据可得：在______一定时，导体中的电流与导体的电阻成______比；
（4）本实验采用的主要探究方法是______法．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷B（二）（解析版） 题型：解答题

现有下列实验器材：一只已知阴值的定值电阻R、两只电流表、电池、开关、足量的导线．请你利用这些器材设计实验，测出一只未知电阻R_x的阻值．
要求：
（1）在下框内画出实验电路图．

（2）简述实验过程并用已知量和测量量表示R_x．______．

科目： 来源：新人教版九年级上册《第17章 欧姆定律》2013年单元检测训练卷B（二）（解析版） 题型：解答题

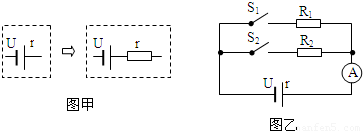

实际的电源都有一定的电阻，如干电池，我们需要用它的电压U 和电阻r两个物理量来描述它．实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：

在图乙中R₁=14Ω，R₂=9Ω．当只闭合S₁时，电流表读数I₁=0.2A；当只闭合S₂时，电流表读数I₂=0.3A，把电源按图甲中的等效方法处理．求电源的电压U 和电阻r．
