科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷A（二）（解析版） 题型：填空题

如图，导体A、B材料相同、长度相等，A比B的横截面积大，则A的电阻    B 的电阻；若将它们串联在电路中，则A两端的电压    B两端的电压．（两空均填“大于”、“小于”或“等于”）

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷A（二）（解析版） 题型：填空题

在如图所示的电路中，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L₁、L₂均正常发光．如果灯泡L₁的灯丝突然断开，则电压表的示数将    （选填“变大”、“不变”或“变小”），灯泡L₂将会    （选填“变亮”、“变暗”或“熄灭”）．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷A（二）（解析版） 题型：填空题

在如图所示的电路中，a、b、c为三只电表，电表的示数分别为3、2.5、1.4（单位是A或V），则通过灯L₁的电流为    A，L₂两端的电压为    V．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷A（二）（解析版） 题型：填空题

如图所示电路，闭合开关S，当滑动变阻器的滑片P向左滑动时，滑动变阻器的电阻将会     ，电流表的读数将会     ，电压表的读数将会     （选填“变大”、“变小”或“不变”），小灯泡将会     （选填“变亮”或“变暗”）．（不考虑灯泡电阻的变化）

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷A（二）（解析版） 题型：填空题

如图甲所示的电路中，R是一个定值电阻，R_t是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示，当开关闭合且电阻R_t所处的环境温度升高时，电流表示数    ，电压表示数    ．（以上两空选填“增大”、“减小”或“不变”）

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷A（二）（解析版） 题型：填空题

如图所示是一种调节收音机音量兼开关的调节器，若要使现在的音量减小应该向    点方向移动滑片P；若要使图音量最大，滑片P应该接在    点；若要关闭收音机，滑片P应该接在    点（选填“a”、“b”或“c”）．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷A（二）（解析版） 题型：解答题

有一种自动测定油箱内油面高度的装置如图所示，油量表是由电流表改装而成的，R是滑动变阻器，它的金属滑片是杠杆的一端．从油量表指针所指的刻度，就可以知道油箱内油面的高度或存油量，请简要说明它的工作原理．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷A（二）（解析版） 题型：填空题

如图所示是某次实验中的三个电路图，请仔细观察后回答．
（1）该实验探究的问题是
（2）小明同学探究出的结论是：串联电路两端的总电压大于任何一个用电器两端的电压．
小宁的结论是：在并联电路中，串联电路两端的总电压等于各用电器两端的电压之和．
请你评估一下，谁得出的结论更加确切？为什么？    ．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷A（二）（解析版） 题型：解答题

李瑞同学在参加六盘水市物理实验技能大赛时，对串联电路电压规律进行了探究．
【猜想与假设】串联电路总电压等于各用电器两端电压之和．
【设计与进行实验】
①按图所示的电路图连接电路；
②闭合开关，用电压表测出L₁两端的电压；
③在测L₂两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；
④测出AC间的电压．
（1）在拆接电路时，开关必须______；
（2）李瑞同学用上面的方法能否测出L₂两端的电压？______，为什么？______；

UAB/V	UBC/V	UAC/V
2.4	1.4	3.75

（3）方法改进后，实验数据记录如上表，李瑞同学分析后得出结论：串联电路总电压不等于各用电器两端的电压之和；他的结论与猜想是否相符______；这个实验在设计方案上还存在的不足之处是______（写出一条）．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年单元检测训练卷A（二）（解析版） 题型：解答题

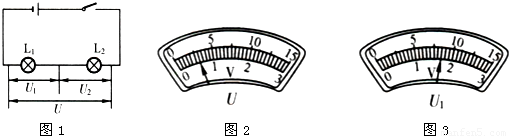

如图所示，用电压表分别测量L₁两端的电压U₁、L₂两端的电压U₂以及L₁、L₂串联的总电压U，请根据表盘读数回答下列问题：

（1）L₁两端的电压U₁是多大？
（2）L₂两端的电压U₂是多大？
（3）L₁、L₂串联的总电压U是多大？
（4）电源电压是多大？
