科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（四）（解析版） 题型：填空题

一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个    ，观察    可以粗略地反映风力的大小．若要提高该装置反映风力大小的性能，可采取的方法是    ．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（四）（解析版） 题型：解答题

如图甲所示，是收音机上用以调节音量的一种电位器，图乙为其说明书中的内部结构示意图．使用时，接线柱0必须接入电路．由此可知，电位器调节收音机音量的原理是______；只将______、______两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（四）（解析版） 题型：解答题

如图所示，给出了几种电路元件，要求用滑动变阻器来改变电路中的电流．请完成下列问题：
①设计电路图，并按电路图连接实物图；
②当电路中接入变阻器后，在闭合开关前，滑动片P应调到______端；
③滑动变阻器的作用是______；
④当接变阻器的______和______接线柱的两种情况下，变阻器不起变阻作用．
⑤请按照你的连接方法完成下表：

滑片P的移动	变阻器连入电路的电阻变化	小灯泡L的亮度变化	电流表的示数变化
向左
向右

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（四）（解析版） 题型：解答题

如题图甲所示，小红利用此电路探究了滑动变阻器在电路中对电流大小的影响．

（1）小红先在A，B间分别接入粗细、长短相同的铜丝和镍铬合金丝，闭合开关，她发现接入______时，灯L的亮度较暗一些，由此小红可以得出的结论是：______．
（2）小红又将题图乙所示的滑动变阻器接入电路，其中a，b，c，d为变阻器的四个接线柱．变阻器的接入方法有下列几种：①a，b接入A，B两点之间；②a，c接入A，B两点之间；③c，d接入A，B两点之间；④b，d接入A，B两点之间；⑤b，c接入A，B两点之间；⑥a，d接入A，B两点之间．当滑片P向a端移动时，上述各种接法中，电流表示数变大的有______，电流表示数变小的有______，电流表示数不变的有______．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（四）（解析版） 题型：解答题

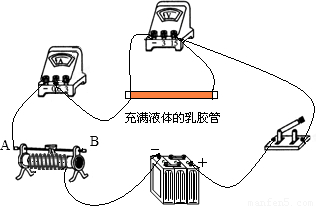

科学兴趣小组为了探究导电液体在体积相同时，其电阻与长度的关系，于是选取一段可拉伸的乳胶管（乳胶管是绝缘体），灌满某种导电液体，两端用金属塞堵住管口，形成一段长为10厘米的封闭液柱．选择合适的电压表、电流表、滑动变阻器、电源等器材连接电路如图，电源电压保持12伏不变．
（1）闭合开关前，滑动变阻器的滑片应处在______端．
（2）闭合开关，移动滑动变阻器的滑片，当电压表示数为9伏时，记录第一次电流表示数并计算出液柱的电阻．将乳胶管均匀拉长，重复上述实验，数据记录如下表．

实验次数	1	2	3	4
液柱长度L/厘米	10	15	20	25
液柱电阻R/Ω	300	670	1204	1870

实验中第1次电流表的实数应是______安．
（3）查阅资料得知：当材料和横截面积一定时，导体的电阻与其长度成正比．但是通过多次实验发现，当液柱长度变为原来2倍时，其电阻大大超过原来的2倍．请对此作出合理的解释：______．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（五）（解析版） 题型：选择题

在如图所示的电路中，V₁、V₂、V₃是三个完全相同的电压表，R₁、R₂是两个定值电阻，若电压表V₁、V₂的示数分别为3伏和1伏，则A、B之间的电压可能为（ ）

A．7伏
B．6伏
C．5伏
D．4伏

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（五）（解析版） 题型：选择题

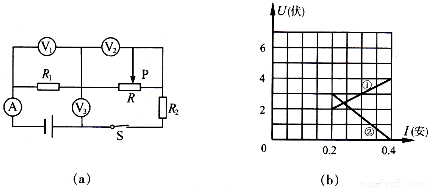

在图（a）所示的电路中，电源电压保持不变，R₁、R₂为定值电阻，R为滑动变阻器，闭合电键S，将滑动变阻器的滑片P从右端滑到左端的过程中，电压表V₁、V₂的示数随电流表A示数变化的完整图线如图（b）中①、②图线所示，在图（c）中能正确反映该过程的电压表V₃随电流表A示数变化的完整图线是（ ）

A．
B．
C．
D．

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（五）（解析版） 题型：选择题

某同学连接的电路实物图如图所示．闭合电键后，灯泡L1、L2都不亮，他用电压表进行电路故障检测，测试结果如表所示，则可以判定电路中的故障是（ ）

测试点	a、b	c、d	d、f
电压表示数	有示数	无示数	有示数

A．灯泡L1短路
B．灯泡L2短路
C．cd段断路
D．df断路

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（五）（解析版） 题型：解答题

一串小彩灯，规格都是“4V  0.2A”，每个小彩灯的结构如图所示，在正常情况下，细金属丝由于表面有一层氧化铜而与灯丝支架不导通，若加上200V以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通．若将这种规格的小彩灯接入220V电路中，为使小彩灯正常发光，请通过计算说明：（1）应串联多少个小彩灯？（2）若其中一只小彩灯的灯丝被烧断，其它小彩灯是否还能发光？为什么？

科目： 来源：新人教版九年级上册《第16章 电压 电阻》2013年同步练习卷A（五）（解析版） 题型：解答题

小刚同学由“金属导体的电阻一般随导体温度的升高而增大”联想到：铅笔芯也是导体，铅笔芯的电阻与它的温度之间是否也存在这种关系呢？于是，小刚和几位同学一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验．
（1）实验思路：保持铅笔芯两端的电压不变，给铅笔芯加热，测出不同______时通过铅笔芯的电流，根据电流的变化情况，得出铅笔芯电阻大小与其温度变化的关系．其依据是：电压一定时，电阻越小，电流______．
（2）小刚设计了如图所示的电路．你认为小刚他们的实验存在什么不足，写出其中一条．
