科目： 来源：2012-2013学年广东省惠州市惠高附属实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，请分别在圆圈中填上合适电表符号，并标出正负接线柱，完成电路图．

科目： 来源：2012-2013学年广东省惠州市惠高附属实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

在下图甲中，闭合开关后，通过灯泡L_l的电流为0.5A，通过灯泡L₂的电流为0.4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．

科目： 来源：2012-2013学年广东省惠州市惠高附属实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

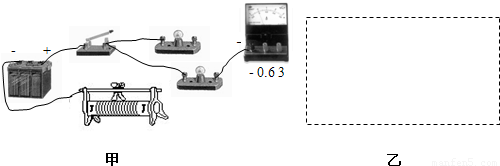

如图所示，完成电路连接并画出电路图，要求：滑片P向左滑动时，电路电流增大，电流表测其中一灯的电流．

科目： 来源：2012-2013学年广东省惠州市惠高附属实验学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图为测量滑轮组机械效率的实验装置，钩码总重6N．
（1）实验时要竖直向上    拉动弹簧测力计，由图可知拉力大小为    N，若钩码上升的高度为8cm，则弹簧测力计向上移动    cm，该滑轮组的机械效率为    ．
（2）若仅增加钩码的个数，该滑轮组有机械效率将    ．（选填：“增大”、“减小”或“不变”）

科目： 来源：2012-2013学年广东省惠州市惠高附属实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

小明依如图所示电路实验，探究并联电路中电流的关系．
（1）连接实物时，开关应______，由于不知两灯泡的电流，对电流表量程的选择应用______法选择．
（2）按电路图连好实物后，只闭合S₁时，电流表的示数如图甲所示；只闭合S₂时，电流表的示数如图乙所示；同时闭合S₁、S₂时，电流表的示数如图丙所示，请完成下表．

物理量	I1/A	I2/A	I3/A
测量值
结论

科目： 来源：2012-2013学年广东省惠州市惠高附属实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

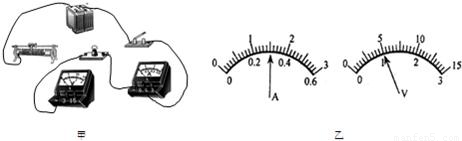

如图甲所示是小红同学测定小灯泡电阻的实物连接图．

（1）电源电压6V，请用笔画线代替导线，帮她完成电路的连接．
（2）电路连接无误后，闭合开关，发现灯泡不发光，电流表指针不发生偏转，电压表指针有偏转，请帮她找出故障的原因（填下列故障原因的代号）______．
A、小灯泡短路          B、电源接触不良
C、小灯泡断路          D、电流表内部短路
（3）排除故障后闭合开关，电流表和电压表的示数如图13乙所示，则小灯泡的电阻为______Ω．

科目： 来源：2012-2013学年广东省惠州市惠高附属实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年广东省惠州市惠高附属实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，是建筑工人利用滑轮组从竖直深井中提取泥土的情形．某次操作中，工人用400N的拉力F在1分钟内将总重为900N的泥土匀速提升5m．在这段时间内：
（1）拉力F所做的有用功是多少？
（2）拉力F做功的功率是多少？
（3）滑轮组的机械效率是多大？

科目： 来源：2012-2013学年广东省惠州市惠高附属实验学校九年级（上）期中物理试卷（解析版） 题型：填空题

我们看杂技演员从高处跳下落在绷床上，又被弹起的过程如图所示，请你写出演员在表演时涉及到2个物理知识．
（1）    ；
（2）    ．

科目： 来源：2012-2013学年广东省惠州市惠高附属实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

简要回答有关水电站的下列问题，并说明理由．

（1）从能量转化的角度说明水电站的工作原理；
（2）建设水电站选址时，从能量利用的角度来看，你将选择图甲所示的A址，还是选择图乙所示的B址？为什么？
