科目： 来源：2010-2011学年江苏省苏州市立达中学九年级（上）期末物理试卷（解析版） 题型：填空题

小明家的电能表的铭牌及盘面如图所示，电能表记录到他家已用电    kW?h；现只将某用电器单独接在该表上工作20min，电能表转盘转了300圈，则该用电器在上述时间内消耗的电能为    kW?h，用电器的电功率是    W．

科目： 来源：2010-2011学年江苏省苏州市立达中学九年级（上）期末物理试卷（解析版） 题型：填空题

某同学做探究杠杆平衡条件的实验时，在A点悬挂2个重均为0.5N的钩码（如图所示），在B点用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，弹簧测力计的拉力应沿    方向，大小为    N．

科目： 来源：2010-2011学年江苏省苏州市立达中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，用滑轮组提升重物时，重200N的物体在Ss内匀速上升了1m．已知拉绳子的力F为120N，如果不计绳重及摩擦，动滑轮重为    N，提升重物时的机械效率为    %．

科目： 来源：2010-2011学年江苏省苏州市立达中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，一配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，当迅速压下活塞时，可看见筒内棉花燃烧起来．这是通过    的方式使玻璃筒内的空气    增加，温度升高的．

科目： 来源：2010-2011学年江苏省苏州市立达中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省苏州市立达中学九年级（上）期末物理试卷（解析版） 题型：填空题

为践行“低碳理念”，2010年上海世博会上，使用了大量的LED节能灯，它可以直接把电能转化为光能．现有一盏标有“24V，12W”LED灯，其亮度与“220V，100W”的普通白炽灯相当．
（1）若上述LED灯和白炽灯都正常工作相同时间，两灯消耗的电能之比是    ．
（2）白炽灯工作时的能量转化情况如图，则该白炽灯的发光效率是    ；试推测12W LED灯与100W白炽灯照明效果相同的可能原因是    ．

科目： 来源：2010-2011学年江苏省苏州市立达中学九年级（上）期末物理试卷（解析版） 题型：填空题

一个标有“12V”字样额定功率未知的灯泡，在室内测得其灯丝电阻R随灯泡两端电压U变化的关系图线如图所示．则灯泡正常发光时的电阻为    Ω．假如灯丝电阻与其热力学温度成正比，室温为300K（K是热力学温度单位），那么在灯泡正常发光的情况下，灯丝的温度为    K．

科目： 来源：2010-2011学年江苏省苏州市立达中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省苏州市立达中学九年级（上）期末物理试卷（解析版） 题型：解答题

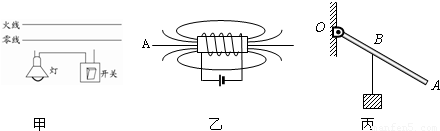

按题目要求作图：
（1）如图甲所示，用笔画线代替导线将电灯和开关接到电路中．
（2）图乙所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向．．
（3）如图丙所示，杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出最省力时的力臂和作用力的方向．

科目： 来源：2010-2011学年江苏省苏州市立达中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，某建筑工地用电动机和滑轮组把建筑材料从地面提升到工作平台上．已知建筑材料的质量m=360kg，用t=20s的时间把建筑材料匀逮提升了h=4m，滑轮组的机械效率为90%，g取10N/Kg．求这段时间内
（1）建筑材料上升的速度V；
（2）电动机对绳子的拉力F；
（3）电动机拉绳子的功率P．
