科目： 来源：2010-2011学年江苏省盐城市亭湖区景山中学九年级（上）期末物理试卷（解析版） 题型：填空题

将汽车钥匙插入钥匙孔，转动钥匙相当于闭合开关，汽车启动．请在下图中连接好控制汽车启动的电路图．

科目： 来源：2010-2011学年江苏省盐城市亭湖区景山中学九年级（上）期末物理试卷（解析版） 题型：填空题

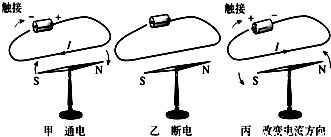

某同学利用如图所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论：比较（a）、（b）两图可知：    ；比较（b）、（c）两图可知：    ．

科目： 来源：2010-2011学年江苏省盐城市亭湖区景山中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示是测量小灯泡电阻值实验电路图：
（1）按电路图连接电路，确认无误后闭合开关，如发现电流表读数为0，而电压表几乎满偏．请指出出现这一现象的二种可能原因是：    ．
（2）仔细检查后排除故障，若电流表和电压表示数如下右图甲、乙所示，则小灯泡两端的电压为    V，流过的电流为    A，它的电阻值为    Ω．

科目： 来源：2010-2011学年江苏省盐城市亭湖区景山中学九年级（上）期末物理试卷（解析版） 题型：填空题

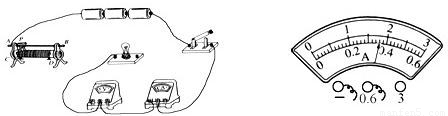

在“测定小灯泡电功率”的实验中，小东同学已连接了下图所示的部分电路，小灯泡的额定电压为2.5V．
（1）在小东所连的电路中，有两根导线还未连好，请你帮他完成电路的连接（其它导线不要变动）；
（2）开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是
（3）实验中小东测出了三组数据，他测三组数据的目的是    ；
（4）若当电压表的示数为2.5V时，电流表的示数如图，则该小灯泡的额定功率为    W．

科目： 来源：2010-2011学年江苏省盐城市亭湖区景山中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上．请回答以下问题：
（1）设计实验的目的是研究    （钢球/木块）动能的大小与    的关系．
（2）实验是通过观察    ，说明钢球对木块做功的多少，从而得出结论的．
（3）若水平面光滑，该实验还能得出结论吗？    ，理由是：    ．

科目： 来源：2010-2011学年江苏省盐城市亭湖区景山中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图是小红同学探究影响斜面机械效率因素的实验装置．实验准备的器材有：三个质量不同的木块A，三条粗糙程度不同的长木板B，三个高度不同的长方体铁块C，刻度尺．
（1）实验还需补充的器材有    ．
（2）下面是小红探究斜面机械效率与物重的关系时记录的有关效据．

测量次数	斜面粗糙程度	物重G（N）	斜面高h（m）	沿斜面的拉力F（N）	斜面长L（m）	有用功W有（J）	总功W总（J）	机械效率η
1	较粗糙	1.5	O.1	0.6	0.4	0.15	0.24	62.5%
2	较粗糙	3	O.1	1.2	0.4	O.3	0.48	62.5%
3	较粗糙	6	O.1	2.4	O.4	0.6	0.96	62.5%

通过分析数据，你可以得出结论：    ．
（3）上述实验中，保持斜面长度不变，将斜面升高到0.2m，把一个重6N的物体沿斜面向上拉时，所需拉力为3.8N，则此时斜面的机械效率是    ．
（4）斜面的机械效率可能与斜面的    有关．（只填一个因素）

科目： 来源：2010-2011学年江苏省盐城市亭湖区景山中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，用滑轮组匀速提起一个重为350N的物体，物体在10s内竖直上升了1m，人拉绳的力为250N．试问：人拉绳子做功的功率为多少？滑轮组的机械效率为多少？动滑轮重多少？（不计绳重和摩擦）

科目： 来源：2010-2011学年江苏省盐城市亭湖区景山中学九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年江苏省盐城市亭湖区景山中学九年级（上）期末物理试卷（解析版） 题型：解答题

现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大．而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小．现将其中一个元件R进行测试，测得通过它的电流与加在它两端的电压值如下表所示．

U/V	0.40	0.60	0.80	1.00	1.20	1.50	1.60
I/A	0.20	0.45	0.80	1.25	1.80	2.81	3.20

（1）根据表中数据，判断元件R可能是由上述哪类材料制成的，并简要说明理由；
（2）把元件R接入如图所示的电路中，闭合开关后，电流表读数为1.8A．已知电路中的电源电压为3V，此时定值电阻R的电功率为多大？
（3）分析表中数据，写出通过R的电流I和加在它两端的电压U之间的关系式．（不考虑单位）

科目： 来源：2010-2011学年江苏省盐城市亭湖区景山中学九年级（上）期末物理试卷（解析版） 题型：解答题

随着生活水平的不断提高，家用电器的逐渐普及，电热壶（如图）已进入千家万户．为什么当今家庭使用电热壶的数量会越来越多呢？带着这个问题，某课外兴趣小组利用节假日进行了家庭调查．以下是两位同学的调查结果．
调查日期：2007年5月5日

家庭人口情况	3人	家庭中每天所需要的开水数量（以热水瓶为单位	5瓶（2L/瓶）
获得开水的渠道		1．电热壶（√）  2．燃气烧开水（ ） 3．其他
当地能源价格		电价：0.50元/kW?h	燃气：4.50元/m3
使用电热壶烧开水的调查情况
电热壶的规格	额定电压  220V 额定功率  1000W		烧一壶开水所用的时间为17.5min
	容量  3L

调查日期：2007年5月6日

家庭人口情况	4人	家庭中每天所需要的开水数量（以热水瓶为单位	5瓶（2L/瓶）
获得开水的渠道		1．电热壶（ ）  2．燃气烧开水（√） 3．其他
当地能源价格		电价：0.50元/kW?h	燃气：4.50元/m3
使用燃气烧开水的调查情况
水壶的容量3L	烧一壶开水所用的燃气量0.04m3

（1）从理论上计算，小明家用电热壶烧开一壶水需要多长时间（设水的初温为20℃）．与实际有无差别，简要说明原因．
（2）分析调查结果，并结合实际说明使用那种方法烧水更好一些．
（3）电热壶在设计构造中运用了许许多多的物理知识．请你举出两点，并说明这样设计的好处．
