科目： 来源：2011-2012学年江苏省泰州市兴化市四校联考九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省泰州市兴化市四校联考九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示的是四冲程汽油机的    冲程，在这一冲程中发生的能量转化是：    （选填“机械能转化为内能”或“内能转化为机械能”）；若该汽油机的飞轮转速为3600转/分，则该汽油机活塞1s内对外做功    次．

科目： 来源：2011-2012学年江苏省泰州市兴化市四校联考九年级（上）期末物理试卷（解析版） 题型：填空题

图中OA=25cm，OB=20cm，OC=20cm，AC=15cm，杠杆水平平衡，测力计示数为    N．

科目： 来源：2011-2012学年江苏省泰州市兴化市四校联考九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，R₁：R₂=2：3，则通过R₁和R₂的电流之比为    ，相同时间内电流通过R₁和R₂做的功之比为    ，电压表V₁和V₂的示数之比为    ．

科目： 来源：2011-2012学年江苏省泰州市兴化市四校联考九年级（上）期末物理试卷（解析版） 题型：填空题

在图所示的电路中，电源电压为3V．闭合开关S，电流表①的示数为1.2A，电流表②的示数为0.3A，则通过R₁的电流是    A，R₂的阻值是    Ω．

科目： 来源：2011-2012学年江苏省泰州市兴化市四校联考九年级（上）期末物理试卷（解析版） 题型：填空题

通过甲、乙两导体中的电流与电压关系如图所示，现将甲和乙并联后接在电压为3V的电源两端，则通过甲的电流    通过乙的电流（选填“大于”、“小于”或“等于”），甲消耗的电功率为    W．

科目： 来源：2011-2012学年江苏省泰州市兴化市四校联考九年级（上）期末物理试卷（解析版） 题型：填空题

学习了电能的知识后，小华观察到她家中的电能表的规格如图所示，可见她家同时使用的用电器总功率不能超过    W．本月初她家抄表数如图，若她家本月应交电费66元，且电价为0.5元/度，则本月末抄表的示数应为    kW?h．为了测量她家微波炉的功率，小华断开家中其它用电器，只给微波炉通电，发现该表转盘在2min内转了125r，则这台微波炉在这段时间内消耗的电能是    J，微波炉的功率是    W．

科目： 来源：2011-2012学年江苏省泰州市兴化市四校联考九年级（上）期末物理试卷（解析版） 题型：解答题

根据要求作图

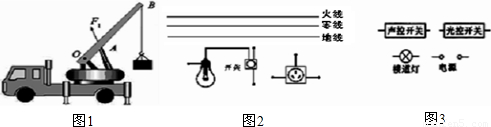

（1）如图1是液压汽车起重机的示意图，O为支点，F₁为动力，B为阻力作用点．试画出动力F₁的力臂l₁以及作用在吊臂上的阻力F₂的示意图．
（2）请用笔画线代替导线，将图2中的电灯、开关和插座接入家庭电路中．
（3）为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯．夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭．白天，无论发出多大的声音，灯也不亮．请将图3中的器材连成符合楼道灯要求的电路．

科目： 来源：2011-2012学年江苏省泰州市兴化市四校联考九年级（上）期末物理试卷（解析版） 题型：解答题

用如图所示滑轮组提升重物．人用250N的拉力F，10s内使重为400N的物体匀速上升了2m．不计绳重和摩擦，求：
（1）动滑轮的重．
（2）人拉绳子做功的功率．
（3）滑轮组的机械效率．

科目： 来源：2011-2012学年江苏省泰州市兴化市四校联考九年级（上）期末物理试卷（解析版） 题型：解答题

电水壶能在较短的时间内提供沸水，正好与现代入的生活节奏合拍，是现代家庭中必备的电器．小明家刚从超市买回了一只电水壶（如图甲所示），图乙为该电水壶的铭牌．

（1）小明观察发现该电水壶所用的插头是三线插头（如图丙所示），当将该三脚插头与电水壶相连时，其中标着E的导线和电水壶的______相连，而三孔插座上相应的插孔和______相连．
（2）小明实验发现：该电水壶装满初温为25℃水后正常工作通电10min，可使壶内水的温度升高到85℃．那么，在这一过程中，水吸收的热量是多少？电水壶消耗的电能是多少？[c_水=4.2×10³J/，1L=10^-3 m³]
（3）该电水壶烧水时的效率是多少？
