科目： 来源：2006-2007学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，O点为杠杆的支点，请画出力F的力臂，并用字母L表示．

科目： 来源：2006-2007学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，唐师傅想用最省力的方法把一个油桶推上台阶，请你在图中画出这个力的示意图．

科目： 来源：2006-2007学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

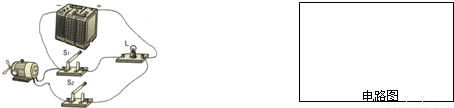

如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图．

科目： 来源：2006-2007学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示电路中，请在图中○内，分别填入或的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零．

科目： 来源：2006-2007学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：填空题

在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确的测量了灯泡L₁两端的电压，为了测量灯泡L₂两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持接电压表B点的不动．你认为这种接法是    的（选填“正确”或“不正确”）．理由是    ．

科目： 来源：2006-2007学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在______位置平衡，这样做是为了便于测量______；如果发现杠杆左端偏高，则可将右端的平衡螺母向______调节．

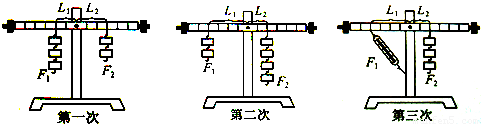

如图是小明三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每格长5cm，部分实验数据已记录在下表中：

实验次数	动力F1/N	动力臂L1/cm	阻力F2/N	阻力臂L2/cm
1	1.5	10	1	______
2	1	20	______	10
3	1	20	1.5	10

（1）请将表格中的实验数据补充完整．
（2）小明的第3次实验存在错误，其错误是______．

科目： 来源：2006-2007学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是：3节干电池串联作电源、两个标为2.5V字样的小灯泡、一只电流表、一个开关、导线若干．他的实验设想是：首先将实验器材连成如图所示的电路，然后用电流表选择恰当的量程分别测出A．B．C三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系．
请你分析说明小明同学这一实验方案中存在哪些的不足，并提出相应的改进意见．

科目： 来源：2006-2007学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

在如图电路中，闭合开关S后，电流表A₁、A₂的示数分别为0.38A和0.7A，电压表的示数为4.5V．试求：
（1）灯L₁、L₂中的电流I₁和I₂；
（2）L₁两端的电压U₁和电源电压U．

科目： 来源：2006-2007学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

程跃要提起重800N的物体，但是他的拉力只有300N，于是，他找来了一些滑轮，想利用滑轮组提起这个重物．已知每个滑轮重20N，程跃想站在地上向下拉绳，他最好选择图中______滑轮组来提起重物（选填“a”“b”或“c”）．请在所选的图中画出正确的绕绳方法．如果程跃的实际拉力是280N，求出所选滑轮组的机械效率．

科目： 来源：2006-2007学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

小组成员想到：质量相同的不同晶体熔化成液体时吸收的热量是否相同呢？

物质	熔化时间/min
冰	12
萘	5

他们在相同的烧杯中分别装上了100g的冰和萘，用同样的酒精灯加热，并用表测出它们熔化过程所用的时间，记录的数据如表所示．
（1）分析实验数据，可以得出结论：质量______的不同晶体熔化成液体时吸收的热量是______的．
（2）通过查找资料，他们知道为了表示晶体的这种性质，物理学中引入了熔化热这个物理量．仿照比热容的定义，可知：______的某种晶体熔化成同温度的液体时______的热量，叫做这种晶体的熔化热．用字母λ表示．
（3）他们还查得：冰的熔化热为3.35×10³J/kg，请你算出：烧杯中的冰从图中的0℃加热到100℃共吸收多少热量？
