科目： 来源：2009-2010学年重庆一中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2009-2010学年重庆一中九年级（上）期中物理试卷（解析版） 题型：填空题

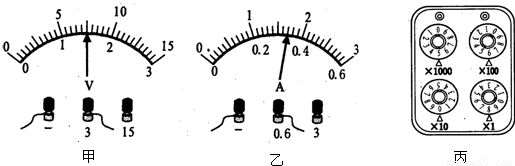

中国家庭电路的电压是    V；如图甲、乙、丙所示，电压表的示数为    V；电流表的示数为    A；电阻箱的示数为    Ω．

科目： 来源：2009-2010学年重庆一中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2009-2010学年重庆一中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2009-2010学年重庆一中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，电源电压保持不变，当闭合开关后，滑动变阻器的滑片向右移动的过程中，滑动变阻器接入电路的电阻    ，电流表的示数    （均选填“变大”﹑“不变”或“变小”）．

科目： 来源：2009-2010学年重庆一中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示电路中，（1）要使灯L₁﹑L₂串联，则只闭合开关    ；（2）闭合S₁﹑S₂断开S₃，则灯L₁﹑L₂是    联；（3）能单独点亮的灯是    ，这时应闭合开关    ；（4）如果同时闭合开关S₁﹑S₃，则会发生    ．

科目： 来源：2009-2010学年重庆一中九年级（上）期中物理试卷（解析版） 题型：填空题

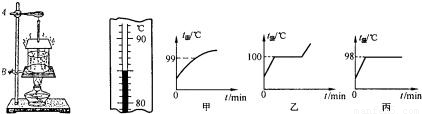

如图，是“观察水的沸腾”的实验过程中某一时刻的温度，此时水温是     ℃．三位同学作出的水的沸腾图象，其中正确的是     图．

科目： 来源：2009-2010学年重庆一中九年级（上）期中物理试卷（解析版） 题型：解答题

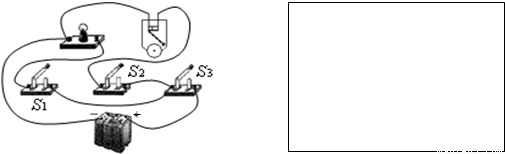

如图所示，为某实物电路的示意图，请在方框中画出这个电路的电路图．

科目： 来源：2009-2010学年重庆一中九年级（上）期中物理试卷（解析版） 题型：解答题

物理学中，可以用电压表和电流表结合起来测量小灯泡的电阻．
（1）如图1是测量小灯泡电阻的电路图，请你在○里填上合适的电表符号，使电路完整，并标出电表的“+”“-”接线柱．
（2）根据图1的电路图，用笔画线代替导线，将图13的实物电路连接完整．
（3）根据图2的实物电路，闭合开关前，滑动变阻器的滑片应置于______ （选填“a”或“b”）端．

科目： 来源：2009-2010学年重庆一中九年级（上）期中物理试卷（解析版） 题型：解答题

如图1是“探究并联电路电流特点”的实验电路图，小强同学进行了如下实验：
（1）根据图2的实物电路来测量并联电路的总电流，当他闭合开关时，发现L₁、L₂均发光但电流表没有示数，这是因为______；为达到实验目的，请你在a、b导线中撤掉一根多余的导线，使电路符合实验要求，你选择撤掉的是______（选填“a”或“b”）．
（2）实验中，选择两个小灯泡的规格应该是______的更加合理（选填“相同”或“不相同”）．
（3）根据图2在进行实物连接时，开关应处于______状态（选填“闭合”或“断开”）； 在实验中，小强发现两个并联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是______．
A．两个灯泡两端的电压大小不同       B．发光微弱的灯泡的灯丝断了
C．灯泡的规格不同  D．发光微弱的灯泡被短路
（4）改变灯泡的规格，用电流表分别测出I、I₁、I₂的电流，重复实验，记录数据如下表，根据实验数据得出结论是：______．

	I1/A	I2/A	I/A
1	0.1	0.5	0.6
2	0.2	0.4	0.6
3	0.4	0.2	0.6
