科目： 来源：2011-2012学年江苏省镇江市润州区新区大港中学九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省镇江市润州区新区大港中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路，R₁=10Ω，开关S闭合时，电流表示数为0.3A，电流表示数为0.5A．求：
（1）通过R₂的电流；（2）电源的电压；（3）电阻R₂的阻值．

科目： 来源：2011-2012学年江苏省镇江市润州区新区大港中学九年级（上）期末物理试卷（解析版） 题型：解答题

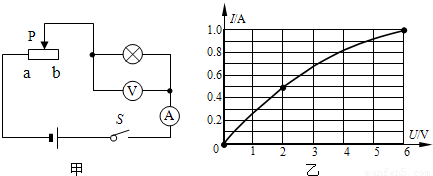

如图甲所示，电源电压不变，滑动变阻器上标有“20Ω 2A”的字样，小灯泡的额定电压为6V，图乙是通过小灯泡的电流随其两端电压变化的图象，当滑动变阻器的滑片P在b端时，电压表的示数为2V．
求：
（1）此时小灯泡的电阻和电源电压．
（2）小灯泡正常发光时，滑动变阻器连入电路的阻值．

科目： 来源：2012-2013学年重庆一中九年级（上）期中物理试卷（解析版） 题型：选择题

如图现象中，通过热传递来改变内能的是（ ）
A．
给冷水加热
B．
压缩空气温度升高
C．
下滑时臀部发热
D．
搓手取暖

科目： 来源：2012-2013学年重庆一中九年级（上）期中物理试卷（解析版） 题型：选择题

在温度计的玻璃泡上包上醮有酒精的棉花，如图2能反映温度计示数随时间变化情况的是（周围的温度不变）（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年重庆一中九年级（上）期中物理试卷（解析版） 题型：选择题

如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L₁和L₂的电流分别为（ ）

A．0.44A   2.2A
B．0.44A   1.76A
C．0.76A   0.44A
D．0.44A   2.64A

科目： 来源：2012-2013学年重庆一中九年级（上）期中物理试卷（解析版） 题型：选择题

电磁炉采用的是智能风扇，会将残余的热量及时放出．使用后温度在40℃～50℃左右，及时排热是保障线路板正常运转的唯一途径．电磁炉起动后电风扇就开始工作，随后加热装置工作（注：电磁炉加热装置用电热丝代替）；电风扇不工作时，电热丝怎么也不会发热；当电磁炉加热装置停止工作后，电风扇还会继续转动．则在图示的四个电路图中符合要求的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年重庆一中九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示，甲、乙是电流表或电压表．当开关S闭合后，要使电阻R₁、R₂并联，下列说法正确的是（ ）

A．甲是电压表，乙是电流表
B．甲是电流表，乙是电压表
C．甲乙都是电压表
D．甲乙都是电流表

科目： 来源：2012-2013学年重庆一中九年级（上）期中物理试卷（解析版） 题型：选择题

俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U₁、U₂、U₃，三个电流表的示数分别为I₁、I₂、I₃，它的内部结构如图所示，以下对各数据的分析正确的是（ ）

A．U₁=U₂=U₃
B．I₁=I₂+I₃
C．U₁+U₂=U₃
D．以上都不正确

科目： 来源：2012-2013学年重庆一中九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的电路中，电源电压为3V，当开关S₁，S₂都闭合时，则（ ）

A．电压表被烧坏
B．电流表将被烧坏
C．灯L₁亮，灯L₂不亮
D．两只灯泡都将被烧坏
