科目： 来源：2010-2011学年甘肃省白银市靖远县五合中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年甘肃省白银市靖远县五合中学九年级（上）期末物理试卷（解析版） 题型：解答题

现有电流表（量程0.6A、3A），电压表（量程3V、15V），滑动变阻器（阻值范围0-20Ω），两节干电池（电压3V），开关，导线若干．请你利用这些器材测未知电阻R（阻值约为10Ω）．要求：
（1）在虚线框内画出实验电路图；

（2）在图中，根据电路图用笔画线代替导线连接实物图．

科目： 来源：2010-2011学年甘肃省白银市靖远县五合中学九年级（上）期末物理试卷（解析版） 题型：解答题

请将如图所示元件，连接成符合安全用电要求的家庭电路．

科目： 来源：2010-2011学年甘肃省白银市靖远县五合中学九年级（上）期末物理试卷（解析版） 题型：解答题

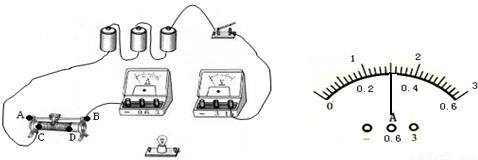

某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右．
（1）连接电流表时应选用______的量程．
（2）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）．

（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是______．
（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图所示，请读出电流表的示数，并填入表格中．
（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整．

电压U/V	1.0	1.5	2.0	2.5	3.0	3.8	4.0
电流I/A	0.18	0.2	0.22	0.25	0.28		0.32
电功率P/	0.18	0.3	0.44	0.625	0.84		1.28
灯泡发光情况	很暗-------------→暗----------→正常发光------→很亮

（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且______，灯泡发光越亮．

科目： 来源：2010-2011学年甘肃省白银市靖远县五合中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图中甲所示是用来研究焦耳定律的实验装置：

（1）实验采用的是______的研究方法，实验的设计原理是根据电流的______效应．
（2）选用图乙中第一组电阻来进行实验，接通电路一段时间，比较两瓶中的煤油______上升得高．我们可以推测：在通电时间相同、通过电流相等的情况下______越大放热越多．这个实验是控制______、______两个物理量不变，来研究______和______两个物理量的关系．
（3）选用图乙中第二组电阻来进行实验，分别在通电时间相同时，调解滑动变阻器，加大电流，发现电流越大，电阻丝放热越______，说明______．

科目： 来源：2010-2011学年甘肃省白银市靖远县五合中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，通过灯泡L₁、L₂中的电流分别为0.2A和0.3A，电源电压保持不变，L₁的电阻为15Ω，则干路电流为    A，电源电压是    V，L₂的电阻为    Ω．

科目： 来源：2010-2011学年甘肃省白银市靖远县五合中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路中，电源电压保持6V不变．
（1）当闭合开关S，断开开关S₁时，电流表的示数为0.1A，求电阻R₂的阻值；
（2）当同时闭合开关S和S₁时，电流表的示数为0.3A，求电阻R₁的电功率和电路在1min内产生的电热．

科目： 来源：2010-2011学年甘肃省白银市靖远县五合中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的是某型号电热水壶铭牌，壶中装有1.8L温度为20℃的水，求：
（1）将水烧开，水吸收的热量是多少？〔一个标准大气压下，c_水=4.2×10³J/〕
（2）若在电热水壶工作时，标有“3000r/kW?h”的电能表在1min内转了50转，电路的实际电压是多少？
（3）不计热损失，此时烧开一壶水大约需要多少时间？
