科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示是苹果公司于2011年10月推出的iphone 4s手机，深受消费者青睐．该手机使用时以    来传递信息的．Iphone 4s待机时电流约10mA，电压5V，则iphone 4s待机时的电功率为    W；一块原装iphone 4s电池板充满电可供其待机工作200h，则该电池板充满电时储存的电能为    J．

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：填空题

小明同学从互联网获息规格“PZ-220-40”白炽灯泡的电流与电压关系如图．这只灯泡在220V电压下工作时，1min消耗的电能是    J．若将两只这样的灯泡串联接到220V的电路中，每个灯泡的实际功率为    W，此时灯丝的电阻为    Ω．

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的是某一振动源在介质中形成的波形图．已知该波源振动频率为20 Hz．由相关信息可得，波长是______m，在该介质中波速是______m/s．

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：填空题

请说出下列各图蕴含了哪些物理知识．
图A中拉行李箱时拉出拉杆更省力的理由是：    ；
图B说明：    ；
图C说明：    ．

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

按照题目要求作图
（1）在如图1中，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．

（2）用笔画线代替导线，把如图2中的三孔插座及它的保险丝、电灯及控制电灯的开关接到家庭电路上．
（3）如图3所示，是一台电子秤的部分工作原理图，它是以电压表指针的偏转程度来显示所称物体质量的大小，即电压表示数越大，质量越大．虚线框内R为滑动变阻器，R为定值电阻．请在虚线框中完成该工作电路图．要求：当滑动触头P在最上端时，称量质量为零，在最下端时达最大称量．

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

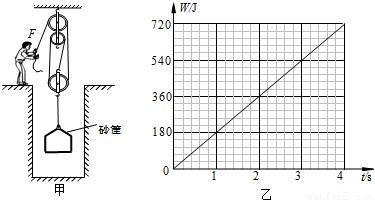

图甲所示是工人利用滑轮组从竖直深井中提取泥土的情形，所用动滑轮和筐受到的总重力为20N．某次操作中，将重423N的泥土以0.4m/s的速度匀速提起，在此过程中工人的拉力F所做的功随时间变化的图象如图乙所示．细绳的质量忽略不计，g取10N/kg．求：
（1）拉力F做功的功率；
（2）利用该装置提升泥土的机械效率；
（3）在提起泥土上升3m的过程中，拉力F克服摩擦力做的功．

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

黑夜看不见开关位置，为此小明设计了如图所示的电路．当单刀双掷开关S合向b时，照明灯亮、指示灯灭，避免指示灯费电；S合向a时，照明灯灭、指示灯亮，显示开关位置（S只能处于这两种状态）．他在如图所示方框中完成指示灯和电阻丝的连接电路，指示灯规格为“10V，1W”．
（1）照明灯正常工作时的电阻是多少？
（2）若照明灯正常工作6h，这段时间内照明灯需消耗多少电能？
（3）为使指示灯正常发光，需接上多大电阻的电阻丝？

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：填空题

如图是我们课堂上研究的实验．
（1）这个实验是通过观察    杯中水温度的变化大小来比较    燃料的热值．
（2）在（a）装置中，酒精的质量为10g，烧杯中水的质量为200g、初温为20℃．点燃酒精直至烧完，此时温度计示数上升到70℃，则水吸收的热量为    ；给水加热的效率为    ．酒精热值3×10⁷J/kg）
