科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L．当只闭合开关S、S₁时，灯泡L和L₁都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S₂时，灯泡L正常发光，L₂不发光．由此可以确定（ ）

A．L₁灯头接线处断路
B．L₁灯头接线处短路
C．L₂灯头接线处断路
D．L₂灯头接线处短路

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示的电路，电源电压保持不变．当开关S闭合后，滑动变阻器的滑片由中点向右滑动的过程中，下列说法中正确的是（ ）

A．电流表A₁示数变小，电流表A₂示数不变
B．电流表A₁示数不变，电流表A₂示数变小
C．电流表A₁示数变大，电流表A₂示数变小
D．电流表A₁示数变小，电流表A₂示数变大．

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：选择题

小明将标有“6V 6W”的灯L₁与标有“6V 3W”的灯L₂串联（假设灯丝电阻不变），如图所示．下列说法错误的是（ ）

A．该电路能探究串联电路的电压特点
B．该电路能探究电流与电压的关系
C．该电路能探究电流做功的多少与电压的关系
D．该电路可以测出灯泡L₁的额定功率

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：选择题

某同学做电学实验时，电路如下图所示．已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R为10Ω，开关S闭合后，在实验操作无误的情况下，下列说法中正确的说法是（ ）

A．电流表的最大示数为0.6A
B．滑动变阻器消耗的最小功率为0W
C．电压表的最小示数为1V
D．电阻R消耗的最大功率为1.8W

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：填空题

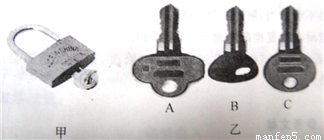

如图所示，甲图是一把普通门锁，构造简单，使用方便，乙是三把钥匙．它们都应用了相关物理知识：
（1）开锁时，锁舌能自动弹起，应用了弹簧的    ．
（2）若同一把锁的钥匙设计成如图乙所示的三种形状，    种设计的钥匙开锁最省力．

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，O点为轻质杠杆AC的支点．AB=BO=OC，B处挂一重为6牛的小球．若要使杠杆在水平位置平衡，若用最小的力使杠杆在水平位置平衡，则该力的大小为    牛，方向为    ．

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：填空题

现有一重为3000N的包装箱，工人师傅想把它搬到1.2m高的车厢上，他们用木板在车厢与地面之间搭成一个长度约为4m的简易斜面，如图所示，工人师傅站在地上用1200N的推力沿斜面把包装箱匀速推上车．该斜面的机械效率是    ；包装箱在斜面上运动时所受摩擦力为    N．

科目： 来源：2012-2013学年江苏省扬州中学教育集团九年级（上）期末物理试卷（解析版） 题型：填空题
