科目： 来源：2012-2013学年江苏省盐城市大丰实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

如图所示的电路中，A、B、C、D是四个接线柱，电键K是闭合的
（1）用导线将A、B连接，再将C、D连接，则灯L₁和L₂是     联的．
（2）用导线将A、D连接，则L₁和L₂是     联的．
（3）如果用导线将B、C连接，称电路为     ．
（填通路、断路、短路）

科目： 来源：2012-2013学年江苏省盐城市大丰实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

如图所示是一种自动测定油箱内油面高度的装置．
（1）图中虚线框内的装置相当于简单机械中的    ；
（2）图中R是电学中的什么元件    ；
（3）油量表是用    表改装的；
（4）当油箱中的浮标向上运动时，R的电阻值将    ，对电流的阻碍作用将    ，此时电路中的电流将    ．（选填“增大”或“减小”）．

科目： 来源：2012-2013学年江苏省盐城市大丰实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

如图所示，电源电压不变，R₁=8Ω、R₂=12Ω．当S₁闭合S₂断开，①、②都是电流表时，两表示数之比是    ，当S₁、S₂都闭合，①、②都是电压表时，则两表示数之比是    ．

科目： 来源：2012-2013学年江苏省盐城市大丰实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

一串小彩灯，如图所示，在正常情况下，细金属丝由于表面氧化铜而与灯丝支架不导通，若加上200V以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通．已知灯丝冷时电阻为2Ω，热时电阻为20Ω，将这一串小彩灯串联在220V电路中，在使彩灯正常发光情况下，应串联    个小彩灯，此时电路总电阻为    Ω．当其中一只彩灯灯丝烧断瞬间，细金属丝两端电压达到    V，故细金属丝与灯丝支架导通，保证其它灯泡继续发光．

科目： 来源：2012-2013学年江苏省盐城市大丰实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可得定值电阻R的阻值为     Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是     Ω．

科目： 来源：2012-2013学年江苏省盐城市大丰实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省盐城市大丰实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

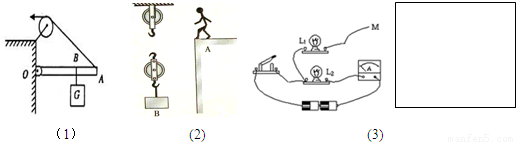

按照题目要求作图：
（1）图（1）中ABO可看成杠杆O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图．
（2）图（2）中，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线．
（3）如图（3）所示，要求灯L₁、L₂并联，电流表只测量灯L₂的电流．请你将线头M接到图中的适当位置．并在方框内画出对应的电路图．

科目： 来源：2012-2013学年江苏省盐城市大丰实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如下图所示，闭合开关后，两电流表指针偏转情况如图．

（1）电流表A₂的读数是：    ．
（2）该同学发现电流表A₁指针偏转较A₂小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”．请你指出造成他判断错误的原因．    ．
（3）甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为    的方案较好，理由是    ．
（4）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．

方法	操作	现象	结论	方法是否可行
方法1	把其中一灯泡从灯座中取下	另一灯熄灭	两灯一定是串联	①
方法2	把任意一根导线断开	两灯熄灭	两灯一定是串联	②

科目： 来源：2012-2013学年江苏省盐城市大丰实验中学九年级（上）期末物理模拟试卷（解析版） 题型：解答题

在测量某一定值电阻R_x阻值的实验中，小明选定了如图所示的器材进行实验．实验过程中，由于小明同学的疏忽，做完实验后才发现，把测量的电流值都写在草稿纸上而忘记填入表格中．
（1）请你帮助小明同学把记录在草稿纸上（如图）的电流值对应填入表格中，并写出你所依据的物理规律是______．

实验次数	l	2	3	4	5
电压U/V	0.5	1.0	1.5	2.0	2.5
电流 I/A	______	______	______	______	______

（2）根据数据计算该定值电阻的阻值为______．（小数点后保留一位数字）
（3）根据实验所需电路，用笔画线代替导线完成上图中的实物连接．
（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是______．

科目： 来源：2012-2013学年江苏省盐城市大丰实验中学九年级（上）期末物理模拟试卷（解析版） 题型：填空题

如图所示，在研究“电流跟电压、电阻关系”时，记录数据如下：

实验次数	电阻R=10Ω
	U/V	I/A
1	1	0.1
2	2	0.2
3	3	0.3

实验次数	电压U=3V
	R/Ω	I/A
4	5	0.6
5	10	0.3
6	15	0.2

（1）实验分为电压和电阻一定两组实验用了    法，上述数据可以总结为关系式    ．依次进行表格中第5、6次实验的过程中，滑片P应向    滑动．
（2）小明同学将R换作标有“2.5V”字样的小灯泡，再进行“测量小灯泡的电阻”实验当他连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮．导致上述现象的不规范的操作是    ．
（3）若某次测量时电压表的示数为2V，电流表的示数如上图乙所示，则电流表的示数为    A，此时灯泡的电阻为    Ω．
（4）小明同学分别记录三组电压和电流值，通过计算发现灯丝电阻是不同的，他还了解到其他同学也得到类似的结果．出现这种结果的原因是    ．
