科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）期末物理试卷（解析版） 题型：解答题

按题目要求作图
（1）如图甲所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线．
（2）如图乙所示的杠杆B点挂着重物G，若在A点施加一个最小的力F使杠杆在图示中的位置平衡．请在图中画出此力的示意图和力臂．
（3）如图丙所示，用笔画线代替导线将电灯、开关、三孔插座接到电路中．

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）期末物理试卷（解析版） 题型：解答题

小明利用机械效率为80%的滑轮组提升重为400N的货物，如图所示，若小明10秒内对货物做800J的有用功．求：
（1）货物被提升的高度．
（2）绳子自由端拉力F的大小和功率．

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）期末物理试卷（解析版） 题型：解答题

小刚观察了市场上的“测重仪”后，画出了如图所示的原理图：A为托盘，P为金属滑片且固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时，P位于R的最上端．已知R=5Ω，R的最大阻值为25Ω，电源电压恒为3V．问：
（1）图中的质量表应该用什么电表改装？______．
（2）当开关S闭合，不称量物体时，通电5min电阻R消耗的电能是多少？
（3）当称量物体质量达到最大值时，R消耗的功率是多少？

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）期末物理试卷（解析版） 题型：解答题

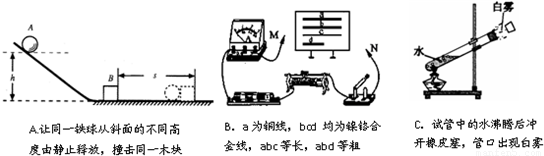

根据中如图所提供的信息，回答下列问题：
图A实验的目的是：______；
图B的实验可以探究：______；
图C的实验现象说明的物理道理是：______．

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）期末物理试卷（解析版） 题型：解答题

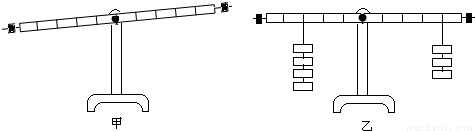

物理实验小组的同学，利用如图所示的装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件．
（1）如图甲所示，为使杠杆在水平位置平衡，应将右端的平衡螺母向______（选填“左”或“右”）移动，将杠杆调在水平位置的目的是为了方便测量______．

（2）实验中测得的数据如表所示，表格中漏填的数据为______N．

测量序号	动力F1/N	动力臂l1/cm	阻力F2/N	阻力臂l2/cm
①	1	20	2	10
②	2	15	1.5	20
③	3	5	______	15

（3）有的同学按现有方案得出如下结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”．这个结论与杠杆平衡条件不符，原因是实验过程中______（填字母）．
A．没有改变力的大小       B．没有改变力的方向
C．没有改变力的作用点     D．实验次数较少，结论具有偶然性．

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）期末物理试卷（解析版） 题型：填空题

为了比较水和沙子吸热本领的大小，小明做了如图所示的实验：在两个相同的易拉罐中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如下：

	质量/g	温度升高10℃所需要的时间/s	温度升高20℃所需要的时间/s	温度升高30℃所需要的时间/s
沙子	30	64	89	124
水	30	96	163	220

（1）在安装、调整实验器材时科学合理的顺序是（甲图中）；先调整固定    的位置，再调整固定    的位置（均选填“A”或“B”）．
（2）从物理学的角度看，用易拉罐而不用烧杯做容器的好处有    ．
（3）在实验中，应不停地用搅拌棒搅动水和沙子，其目的是    ．
（4）在此实验中，用加热时间的长短来表示物质    ．
（5）分析上表中的实验数据可知；质量相同的水和沙子，升高相同的温度时，水吸收的热量    （大于/小于）沙子吸收的热量；如果加热相同的时间，质量相同的水和沙子，    （沙子/水）升高的温度更高．

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）期末物理试卷（解析版） 题型：解答题

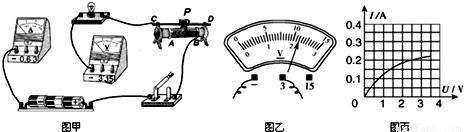

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（4）小明连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是______．（写出一种即可）
（5）小明闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，则此时灯泡消耗的实际功率______额定功率（选填“＞”、“＜”或“=”）．
（6）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I-U图象（图丙），根据图象，可计算出小灯泡的额定功率是______W．
（7）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐______（选填“增大”、“减小”或“不变”），造成这一现象的原因可能是______．

科目： 来源：2012-2013学年江苏省泰州市泰兴市济川中学九年级（上）期末物理试卷（解析版） 题型：填空题

某同学用如图所示的装置研究“电流通过导体时产生的热量与导体电阻大小的关系”．图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．

（1）该实验设计的依据是电流的    效应．两电阻丝产生热量的多少是通过    反映出来的；
（2）采用如图所示的这种连接方式的目的是    ．
（3）他们在实验中所用被加热液体选择的是煤油而不是选择水，这是因为    的缘故（写出一条理由即可）．
（4）通电一段时间后发现甲瓶中液体温度几乎不变，而乙瓶中液体升温明显，通过分析，他发现问题出在铜丝上，这是因为    ，改进的办法是    ．
