科目： 来源：2012-2013学年江苏省淮安市淮阴师院附中九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示的电路中，只要使灯L₁发光，应只闭合开关     ；要使灯L₁、L₂串联，应闭合开关     ，断开开关     ；要使灯L₁、L₂并联，应闭合开关     ，断开开关     ；若闭合开关     ，就会造成电路短路．

科目： 来源：2012-2013学年江苏省淮安市淮阴师院附中九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省淮安市淮阴师院附中九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省淮安市淮阴师院附中九年级（上）期末物理试卷（解析版） 题型：解答题

按题目要求作图：
（1）如图1所示，杠杆在力F₁、F₂的作用下（F₁未画出）处于平衡状态，l₁是力F₁的力臂．请在图中画出F₂的力臂l₂和F₁的示意图．
（2）要用如图2所示的滑轮组吊起重500N的重物．已知绳子能承受的最大拉力为200N，请画出绕绳的方法（不计滑轮重与摩擦）．
（3）如图3所示，圆圈内是电流表或电压表．当开关S闭合后要使电阻R₁、R₂并联，请在圆圈内填上适当的电表．

科目： 来源：2012-2013学年江苏省淮安市淮阴师院附中九年级（上）期末物理试卷（解析版） 题型：解答题

同学们在做教材上的电学实验时，发现2B、HB铅笔芯的软硬不同，其实验效果亦不同．他们猜想铅笔芯的电阻可能与其软硬程度有关．于是同学们做实验来检验其猜想是否正确．
林清同学的设计思路如图所示，请指出她设计中的错误和不足．
错误：______
不足：______．

科目： 来源：2012-2013学年江苏省淮安市淮阴师院附中九年级（上）期末物理试卷（解析版） 题型：解答题

如图是探究“物体动能的大小与哪些因素有关”的装置．让同一小车从斜面上不同的高度由静止开始运动，碰到同一位置的相同木块上．目的是探究小车动能的大小与______的关系；若小车推动木块移动的距离越大，说明小车对木块______越多，从而判断小车的动能越______（大/小）；若水平面绝对光滑，本实验将______（能/不能）达到探究目的．

科目： 来源：2012-2013学年江苏省淮安市淮阴师院附中九年级（上）期末物理试卷（解析版） 题型：解答题

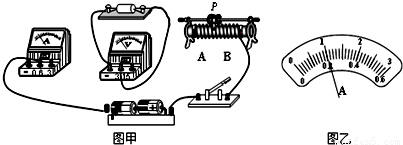

如图所示，小卉同学在做“用电流表、电压表测电阻”实验时，她选用两节新干电池做电源，待测电阻阻值大约为10Ω．

（1）请你用笔画线代替导线，将图甲电路补充完整（导线不能交叉）．
（2）实验开始时，滑动变阻器的滑片应移至______（选填“A”或“B”）端．
（3）小卉同学闭合开关时，发现电流表有示数而电压表无示数，且移动变阻器滑片P时，电流表示数会发生变化，则故障可能是______．
A．电流表断路．   B．变阻器接线柱接错．   C．待测电阻短路．   D．待测电阻断路
（4）排除故障后，移动变阻器滑片P，当电压表示数为2.4V时，电流表示数如图乙所示，则待测电阻的阻值为______Ω．

科目： 来源：2012-2013学年江苏省淮安市淮阴师院附中九年级（上）期末物理试卷（解析版） 题型：填空题

在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关
③导体的电阻与导体的材料有关
实验室提供了4根电阻丝，规格、材料如下表

编号	材料	长度/m	横截面积/mm2
A	镍铬合金	0.5	0.5
B	镍铬合金	1.0	0.5
C	镍铬合金	0.5	1.0
D	锰铜合金	0.5	0.5

为了验证上述猜想，他们设计了如下图所示的实验电路．
（1）为了验证上述猜想①，应该选用编号为    两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想    （填序号）；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想    （填序号）．分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，    ．
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化    （选填“明显”或“不明显”）．
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就    了输电线的电阻，从而可以    输电线上的电能损失（选填“增大”或“减小”）．

科目： 来源：2012-2013学年江苏省淮安市淮阴师院附中九年级（上）期末物理试卷（解析版） 题型：填空题

“大胆猜想与小心求证”是科学研究的基本要求．如图是课堂上老师的演示实验．在静止指向南北方向的小磁针上方平行地放一根直导线．闭合开关，原来静止的小磁针转动了．某同学看了实验后想到：小磁针转动肯定是因为受到力的作用．这个力是谁施加给它的呢？他认为有这几种可能：可能是风吹；可能是小磁针旁磁铁的吸引；可能是铁质物体接近小磁针；还可能是直导线中有电流通过时产生了磁场．
（1）该同学得出“小磁针转动肯定是因为受到力的作用”的结论，其依据是    ．
（2）铁质物体接近小磁针，小磁针会转动，这是因为    ．
（3）为了验证是“直导线中通过的电流产生的磁场使小磁针转动”这一事实，最简单的实验操作是    ．
（4）老师在其它实验条件不变的情况下，把小磁针从直导线下方移到了直导线上方，闭合开关后，小磁针将    ．

科目： 来源：2012-2013学年江苏省淮安市淮阴师院附中九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示电路，电源电压保持不变，电阻R₁=5Ω，R₂=15Ω．
（1）若开关S_l、S₂都断开时，电流表示数为0.2A，则电源电压是    V；
（2）若开关S_l、S₂都闭合时，电流表示数为2.8A，则通过电阻R₃的电阻是    Ω．
