如图是小朋友玩蹦蹦床的情景，对他们在上升和下落过程中机械能的变化，下列分析不正确的是（ ）
A．小孩上升到最高点时的重力势能最大
B．小孩在空中下落的过程中重力势能转化为动能
C．小孩下落到最低点时蹦蹦床的弹性势能最大
D．小孩下落到最低点时的动能最大

科目： 来源：2011-2012学年江苏省南通市崇川区八一中学九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转．某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（ ）
A．e点断路
B．R₁断路
C．电流表短路
D．R₂断路

科目： 来源：2011-2012学年江苏省南通市崇川区八一中学九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）

A．油量表是由电流表改装而成的
B．R、R在电路中是并联的
C．油位越高，流过R的电流越大
D．油位越高，R两端的电压越大

科目： 来源：2011-2012学年江苏省南通市崇川区八一中学九年级（上）期末物理试卷（解析版） 题型：选择题

某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是 （ ）
A．电路中电流变化的范围是0.18A一0.5A
B．滑动变阻器阻值变化的范围是2.5Ω～10Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.25W

科目： 来源：2011-2012学年江苏省南通市崇川区八一中学九年级（上）期末物理试卷（解析版） 题型：填空题

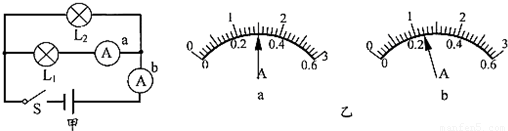

如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过     的电流，a电流表的读数应为    安，b电流表的读数应为    安．

科目： 来源：2011-2012学年江苏省南通市崇川区八一中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图是小许家中关于家庭电路的几个器件：
（1）如图（1）所示，该电能表的示数为    kW?h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为    W；他发现，家里只使用一台电取暖器（其它用电器都关闭）时，电能表在1min内刚好转40圈，从而测量出该电取暖器的电功率为    W．
（2）如图（2）所示的两只白炽灯泡，通常都是    （串/并）联接入家庭电路的；它们都是利用电流的    来工作的；若这两只灯泡灯丝的长度相同，则灯丝较粗的是    （甲/乙）灯．
（3）如图（3）所示是测电笔的结构示意图，其中属于绝缘体的是    ，当测电笔插入电源插座时氖管发光，则该插孔接的是    线；他将开关断开的台灯插头插入电源插座后，闭合台灯开关，干路中的保险丝立即熔断了，发生这种情况的最大可能是    （插座/插头/开关/灯头）处有短路．

科目： 来源：2011-2012学年江苏省南通市崇川区八一中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，属于汽油机的    冲程，该冲程通过做功的方式使气体的内能    （增大/减小），若该汽油机飞轮的转速为3600r/min，则活塞1s对外做功    次．
