科目： 来源：2012-2013学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示的家用电器中，其正常工作时的功率最接近1000W的是（ ）
A．
电风扇
B．
家用电视机
C．
笔记本电脑
D．
家用微波炉

科目： 来源：2012-2013学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示的四个电器中，总电阻最小的是（ ）

A．甲
B．乙
C．丙
D．丁

科目： 来源：2012-2013学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示，电源两端的电压保持不变．将滑动变阻器的滑片P置于中点，闭合开关S后，各电表的示数和灯泡的发光情况均正常．现将滑动变阻器的滑片P由中点向右移动，则（ ）

A．灯泡L变亮
B．电流表A₁示数变小
C．电流表A₂示数变大
D．电压表V示数变小

科目： 来源：2012-2013学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：选择题

某电烤箱的内部简化电路如图所示，R₁和R₂均为电热丝．电烤箱说明书中的铭牌如下表所示，根据表格中的参数可知（ ）

XX牌电烤箱
额定电压		220W
额定功率	高温档	1100W
	低温档	440W
电源频率		50Hz

A．电烤箱在低温档正常工作时，电路中的总电阻为44Ω
B．电烤箱在低温档正常工作时，R₂消耗的电功率为264W
C．电烤箱在高温档正常工作时，只有R₁接入电路，其阻值为66Ω
D．电烤箱在高温档正常工作5min所消耗的电能为5500J

科目： 来源：2012-2013学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示，电源两端的电压U保持不变，R为定值电阻，滑动变阻器的最大值为4R₁．闭合开关S，电路中的最小电流值为I．现移动滑动变阻器的滑片P到某一位置，此时滑动变阻器接入电阻为R₁，电压表的示数为U₁，电流表的示数为I₁．继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻减小为R₁/4，此时电压表的示数增大到2U₁，电流表的示数变为I₂．则下列关系正确的是（ ）

A．I₁：I₂=2：1
B．I₁：I₂=1：2
C．U：U₁=3：1
D．R₁：R=4：1

科目： 来源：2012-2013学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：选择题

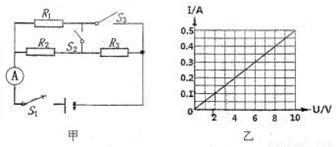

如图所示的电路中，电源电压恒定不变，R₂=40Ω，能过R₁的电流随它两端电压的变化规律如图乙所示，当S₁、S₂、S₃均闭合时，电流表的示数为0.6；当S₁闭合，S₂、S₃断开时，电流表的示数为0.1A．则下列说法中正确的是（ ）

A．R₁的阻值是20Ω
B．当S₁、S₂、S₃均闭合时，通过电阻R2的电流0.2A
C．电源电压是6V
D．当S₁闭合，S₂、S₃断开时，R₃消耗的功率是0.4W
