科目： 来源：2007-2008学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，电源电压保持不变，闭合开关S，电压表V₁读数为36V，电流表A读数为3A，电压表V₂读数为24V，则R₁：R₃=    ；断开开关S后，电流表A读数变为1.5A，此时电压表V₁和V₂示数的比值是    ．

科目： 来源：2007-2008学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：解答题

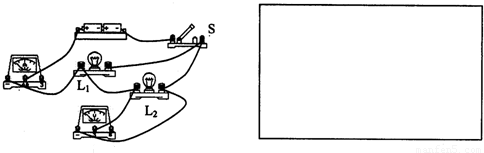

根据实物图，在右侧方框内画出电路图．

科目： 来源：2007-2008学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：解答题

如图中，根据通电螺线管中的电流方向，标出静止在通电螺线管旁边的小磁针的N极．

科目： 来源：2007-2008学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，电阻箱示数是    Ω．

科目： 来源：2007-2008学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，电能表的示数是    kW?h．

科目： 来源：2007-2008学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：解答题

如图（甲）所示，是用伏安法测定未知电阻R_X的实验电路实物图．

（1）根据实验要求用笔画线代替导线连接完成实验电路实物图．
（2）小明同学连接好实验电路，检查连接无误后闭合开关，发现电流表无示数，电压表指针有明显偏转．请你判断电路中出现的故障可能是以下情况中的：______．
（A）滑动变阻器短路     （B）待测电阻R_X断路
（C）待测电阻R_X短路    （D）电流表接线柱断路
（3）排除故障后，闭合开关S，调节滑动变阻器观察到电表的读数如图（乙）所示，则I=______A，U=______V，R_X=______Ω（结果保留一位小数）．
（4）根据测量数据，我们同时能够计算出如此时的电功率为______W．

科目： 来源：2007-2008学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：解答题

小李同学通过实验研究“导体电阻大小与哪些因素有关”，实验电路图如图所示，AB两点间接入待研究的电阻丝（忽略温度的影响）
表1

序号	材料	长度	横截面积
1	镍铬合金丝	L	S
2	镍铬合金丝	2L	S
3	镍铬合金丝	3L	S

（1）实验中，小李选择如表1所示的电阻丝，可知小李是研究电阻大小与______的关系；
（2）将三个电阻丝分别接入AB两点间，闭合开关，灯泡亮暗和电流表的示数均有变化，实验中，接入序号为______的电阻丝，灯泡最亮，电流表读数最大．

科目： 来源：2007-2008学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：解答题

如图是烟雾报警装置的简单电路．S是烟雾感应开关，当空气中的烟雾浓度达到某值时自动闭合，电磁铁产生磁性，吸引衔铁，触点______（填“c”或“b”）接通，______灯发光报警．（填“红”或“绿”）

科目： 来源：2007-2008学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2007-2008学年北京市丰台区九年级（上）期末物理试卷（解析版） 题型：填空题

小蕾在探究“电流通过导体产生的热量与哪些因素有关”时，把两段金属丝A、B（已知金属丝电阻R_A＜R_B）串联后，分别放在如图所示的两瓶等量的煤油中通电一定时间，控制电流一定时，探究“电流通过导体产生的热量与    大小的关系”．根据你的推断    瓶内煤油的温度升高得更快（填“A”或“B”）．
