科目： 来源：2012-2013学年江苏省苏州市吴江市九年级（上）期末物理试卷（解析版） 题型：填空题

在“探究杠杆平衡条件”的活动中，把一个带有刻度的均匀杠杆在中点支起，如果发现杠杆左端低、右端高，则应将杠杆右端的平衡螺母往    （选填：“左”、“右”）移，才能使杠杆在水平位置平衡．如图，当在B处挂3N钩码时，应在A处挂    N钩码，杠杆才能在水平位置平衡．若平衡后在A、B两端再各减去1N的钩码，则杠杆将    （选填“A端下沉”、“B端下沉”或“保持平衡”）．

科目： 来源：2012-2013学年江苏省苏州市吴江市九年级（上）期末物理试卷（解析版） 题型：填空题

在体育考试中，小明投出的质量为2kg的实心球在空中的运动轨迹如图所示．已知最高点到落地点的竖直方向的距离为2.7m，水平方向的距离为4m，实心球从最高点到落地点用时约0.75s．则实心球在此下降过程中重力做功为    J，重力做功的功率为    W（g=9.8N/kg）．

科目： 来源：2012-2013学年江苏省苏州市吴江市九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省苏州市吴江市九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省苏州市吴江市九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省苏州市吴江市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，电源电压保持不变．当开关S由断开到闭合时，电流表的示数将    ，电压表示数将    （填“变大”、“不变”或“变小”）

科目： 来源：2012-2013学年江苏省苏州市吴江市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，电源电压保持不变，电阻R₁：R₂=1：2，当开关S接触a时，电流表的示数为0.3A，R₁消耗的功率为P₁；当开关S接触b时，R消耗的功率是0.4W，R₂消耗的功率为P₂，且P₁：P₂=9：8，则R=    Ω，电源电压U=    V．

科目： 来源：2012-2013学年江苏省苏州市吴江市九年级（上）期末物理试卷（解析版） 题型：解答题

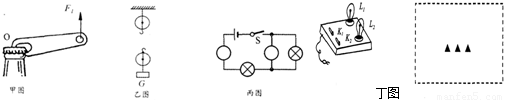

根据题意作图：
（1）如图甲所示，画出作用在开瓶起子上动力F₁的力臂和阻力F₂的示意图．
（2）用如图乙所示滑轮组提升重物，若要使拉力F最小，请你在图中画出绳子的绕法．
（3）在图丙中的“O”内填上合适的电表，使合上开关两个小灯都能发光．
（4）一个照明用的灯具如图丁所示，接上电源后闭合开关K₁、K₂时两灯都发光，再断开K₁，则两灯都不发光；闭合K₁，断开K₂，则L₁发光，L₂不发光．试根据这些现象在丁图虚线框内画出该灯具内的电路图．

科目： 来源：2012-2013学年江苏省苏州市吴江市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示装置，绳重及摩擦不计．工人将重为800N的货物匀速拉至4m高处，工人对绳的拉力F₁为500N．
（1）求滑轮组此时的机械效率；
（2）求动滑轮的重力；
（3）若货物变为1000N重，且此时拉力做功的功率为100W，则1min内该滑轮组能把货物匀速提升多少米？

科目： 来源：2012-2013学年江苏省苏州市吴江市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，滑动变阻器的变阻范围为0～20Ω，闭合开关，当滑片在左端时，电压表、电流表的读数分别为12V和0.3A，求：
（1）电源电压
（2）电阻R₁的阻值
（3）当滑片移到右端时，电流表、电压表的读数．
