科目： 来源：2009-2010学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

小丽同学在研究“一段导体两端的电压跟通过该导体的电流之间的关系”时，记录的实验数据如下表所示．请你对表格中的数据进行分析，归纳出导体两端电压U与通过导体电流I之间的关系式：______．

R/Ω	10	10	10	10	10	10
U/V	1	2	3	4	5	6
I/A	0.1	0.2	0.3	0.4	0.5	0.6

查看答案和解析>>

科目： 来源：2009-2010学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

小民在做“验证通电螺线管周围存在磁场”的实验时，他先把一个完好的可以自由转动的小磁针放在水平桌面上，小磁针放在水平桌面上静止时，从上向下俯视看到小磁针的N极指向地理的北极，如图甲所示；当他把通电螺线管放在水平桌面上，从上向下俯视看到小磁针与通电螺线管位置如图乙所示，通电螺线管在靠近小磁针的正南方，然而小民却发现小磁针的指针方向却没有发生偏转，于是他得出结论：这个通电螺线管周围没有磁场．小民的同桌小玲检查后发现小磁针有磁性且能自由转动，通电螺线管电路也没有问题，于是仅利用小民用到的器材，就通过实验证明这个通电螺线管周围有磁场．聪明的同学你能仅利用小民用到的这套器材，简要说出证明通电螺线管周围有磁场的实验过程和实验现象吗？
（1）简述实验过程：
（2）实验现象和结论：

查看答案和解析>>

科目： 来源：2009-2010学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、滑动变阻器一个、电阻箱一个（电阻箱的符号

）、开关一个、导线若干．要求从实验桌上选取适当器材，设计一个实验证明：“当电阻两端电压保持不变时，电阻消耗的电功率与该电阻的阻值成反比．”请画出实验电路图，写出实验步骤，并设计出实验数据记录表．
（1）实验电路图；
（2）实验步骤；
（3）实验数据记录表．

查看答案和解析>>

科目： 来源：2009-2010学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路，电阻R₁=5Ω，电阻R₂=20Ω，当开关S闭合后，电流表的示数为0.4A，求：
（1）两电阻串联在电路中的等效电阻是多少？
（2）电压表的示数是多少？

查看答案和解析>>

科目： 来源：2009-2010学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路中，R₁=10Ω、R₂=20Ω．开关闭合后，电压表示数为6V．则
（1）电流表的示数是多少安？
（2）通电5min这段时间R₁消耗的电能是多少焦？
（3）R₂的电功率是多少瓦？

查看答案和解析>>

科目： 来源：2009-2010学年北京市昌平区九年级（上）期末物理试卷（解析版） 题型：解答题

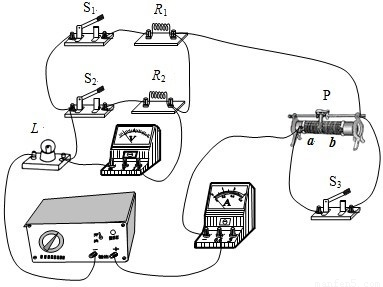

如图所示电路中，R₁、R₂为两个定值电阻；小灯泡上标有“6V 3W”字样．当开关S₁、S₃闭合，S₂断开时，电流表示数为I，电压表示数为U₁；当S₂、S₃闭合，S₁断开时，小灯泡正常发光，电流表示数为I´，电压表示数为U₂，已知I：I´=3：4，U₁：U₂=3：2．（设电源电压保持不变、灯丝电阻不随温度变化）求：
（1）电源电压；
（2）当开关S₂闭合，S₁、S₃都断开时，测得滑片P在a、b两点时变阻器消耗的电功率均为1W（a、b为滑动变阻器上两点），求滑片P在b点时变阻器的阻值．
