科目： 来源：2010-2011学年山东省济宁市曲阜市九年级（上）期末物理试卷（解析版） 题型：解答题

如图是个通电螺线管，请在图中标出磁感线方向并在括号内标出小磁针磁极的名称．

查看答案和解析>>

科目： 来源：2010-2011学年山东省济宁市曲阜市九年级（上）期末物理试卷（解析版） 题型：解答题

为比较水和牛奶的比热容大小，某实验小组进行了如下实验：将两只完全相同的试管分别装一定量的水和牛奶（水和牛奶的初温相同），然后将它们同时放入装有适量水的烧杯中，再对烧杯加热，如图所示．
（1）试管中水和牛奶的质量应该______．
（2）由于没有直接测量比热容的仪器，因此这个实验是通过观察______的变化来比较比热容的大小．
（3）写出一种可能观察到的现象及对应的结论______．

查看答案和解析>>

科目： 来源：2010-2011学年山东省济宁市曲阜市九年级（上）期末物理试卷（解析版） 题型：解答题

小王同学按照下图甲所示的实物图做“测量小灯泡的电阻”实验，小灯泡标有“2.5V”字样．实验过程中得到了如表所示的数据．

实验次数	1	2	3	4	5	6
电压U/V	0.5	1	1.5	2	2.5	3
电流I/A	0.18	0.22	0.26	0.3		0.34
发光情况	微亮→逐渐变亮

（1）根据实物图，请在下图虚线框内画出对应的电路图．
（2）利用滑动变阻器可以改变______．
（3）小灯泡正常发光时，电流表示数如图乙所示，请将读数填入表格中的空白处，此时小灯泡的电阻是______Ω（精确到0.1，下同），“微亮”时小灯泡的电阻是______Ω．
进一步分析表中数据可以看出，小灯泡的电流与其两端电压不成正比，在电流逐渐增大的过程中，灯丝的电阻______（填“变大”、“变小”或“不变”），这个现象表明灯丝的电阻与______有关．
（4）小灯泡的额定功率是______W，正常发光时1min产生______J的热量．

查看答案和解析>>

科目： 来源：2010-2011学年山东省济宁市曲阜市九年级（上）期末物理试卷（解析版） 题型：填空题

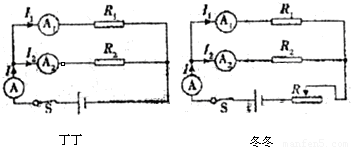

丁丁和冬冬同学分别设计了“探究并联电路中电流关系”的实验，他们的实验电路图及数据记录如下表示．

丁丁的实验及记录：

I₁/A	I₂/A	I/A
0.2	0.3	0.5

冬冬的实验及记录：

电流	第1次	第2次	第3次	第4次
I₁/A	0.18	0.22	0.24	0.28
I₂/A	0.18	0.22	0.24	0.28
I/A	0.36	0.44	0.48	0.56

（1）根据他们的实验数据可以得到：
并联电路中的总电流    各支路电流之和．（填“大于”、“小于”或“等于”）
（2）冬冬同学根据他的实验数据认为“并联电路中各支路的电流一定相等，”这一结论是    的（选填“正确”或“错误”），他之所以得出这样的结论，是因为    ．
（3）你认为丁丁、冬冬同学的实验如何改进？
丁丁：
冬冬：    ．

查看答案和解析>>

科目： 来源：2010-2011学年山东省济宁市曲阜市九年级（上）期末物理试卷（解析版） 题型：解答题

图甲是一种常见的电热水袋，图乙是它的结构示意图．为了使用安全，电热水袋在用电加热到一定温度时温控开关S会自动切断电路，与此同时专用插头上的红色指示灯L会熄灭起提示作用．

（1）电热水袋里面一般用水作储能物质，除了水容易获得、成本低廉的原因外，还有一个重要原因是______．
（2）温控开关s的内部结构如图丙所示：双金属片由两层不同金属粘合而成，受热时二者膨胀的快慢不同，金属层______（填“a”或“b”）膨胀较快，达到一定温度时，双金属片向上拱起，从而切断电路．如果温控开关失灵，水温超过预定温度而不切断电源，热水袋会因内部压强过高而爆炸．为了更加安全，有的电热水器里使用双重温控开关保护，也就是把两个温控开关______起来使用．（选填“串联”或“并联）
（3）某电热水袋的性能指标如表，当热水袋中水原来的温度是10℃时，在额定电压下加热10min指示灯就熄灭了，试求该电热水袋的效率．[c_水=4.2×10³J/]
