科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

在“测量小灯泡电功率”的实验时，提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、“50Ω 1A”和“10Ω 1.5A”两种规格的滑动变阻器各一只，额定电压为2.5V的待测小灯泡（正常发光时的电阻约为10Ω）一只、开关一个，导线若干．

（1）为顺利完成实验，在实验中应选用规格为    的滑动变阻器，闭合开关前，滑动变阻器的滑片应滑至    端（填“左”或“右”）；
（2）请你用笔画线代替导线，将图甲的实物电路连接完整．
（3）小华在实验过程中，移动变阻器滑片时，小灯泡突然熄灭．经判断，电路故障是小灯泡或电流表被烧坏．查找故障时，在不拆开电路的情况下，他把一根导线接在电流表两端，小灯泡仍不发光，可判断电路故障是    ．
（4）将故障排除并接好电路后，移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图乙所示，其读数值为    A，小灯泡的额定功率为    W．
（5）小华认为“把灯泡换成定值电阻，该实验装置可以用来研究导体中的电流与电压的关系．”你认为这种说法    （选填“正确”或“错误”）．

查看答案和解析>>

科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

在“探究导体电阻大小与哪些因素有关”的实验中，采用了“控制变量”的方法．下表是某实验小组在对“导体电阻大小可能与导体的长度、材料、截面积有关”的猜想进行验证时，对所用导体相关物理量进行的记录的一部分：

导体编号	甲	乙	丙	丁
长度（m）	1.0	1.0	1.0	0.5
横截面积（mm²）	1.2	2.4	1.2	1.2
材料	镍铬丝	镍铬丝

（1）选用甲乙两根导体进行实验，是为了探究导体电阻大小与    是否有关．
（2）要根据以上记录，完成探究导体电阻大小是否与导体的长度、材料、截面积有关，丙导体必须选用    ，丁导体必须选用    ．
A．镍铬丝    B．锰铜丝    C．镍铬丝或锰铜丝．

查看答案和解析>>

科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

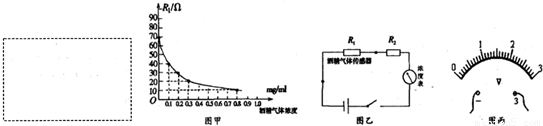

为防止酒驾事故的出现，有一种由酒精气体传感器制成的呼气酒精测试仪被广泛应用．酒精气体传感器是一只阻值随接触到的酒精气体浓度变化而变化的电阻，其关系如图甲所示，某种呼气酒精测试仪的电路如图乙所示，图中电源电压恒为4V，定值电阻R₂=10Ω．求：
（1）图中的浓度表是用______表改装的．
（2）酒精气体浓度越高时，电路中的电流将______（选填“越大”或“越小”）．
（3）若图乙所示酒精气体测试仪电路中的浓度表损坏了，在将表拆去同时又将断开部分接通后，用一只量程为3V的电压表改接入电路作为浓度表使用，以对测试仪进行修理．请你在虚线框内画出改用电压表作为浓度表使用时的电路图．
（4）现在国际公认的酒驾标准是0.2mg/ml≤酒精气体浓度≤0.8mg/ml．为便于识别，请将酒精气体浓度0.2mg/ml、0.8mg/ml准确标在如图丙所示电压表刻度盘的对应位置上，并将相应的刻度线用签字笔加粗．
