科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是    Ω．若将甲，乙并联到电压为2v的电源两端，干路中的电流是    A．

科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

脱脂人发具有在空气潮湿时伸长，干燥时缩短的特性．将质量为m的金属指针固定在木框上A点（可自由转动），脱脂人发固定在木框上的B点和指针上C的点，又将轻弹簧分别固定在C、D两点，再配上刻度盘，就构成了简易“湿度计“，如图．此“湿度计“中有杠杆______处；阴雨天时指针向______偏转（填“左“或“右“）；该湿度计的向缺点是______．

科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示电路中，灯泡L标有“3V 0.9W”，滑动变阻器R上标有“50Ω 1A”的字样，电压表量程为0～3V，电流表量程为0～0.6A，电源电压4.5V．在保证电路中各元件安全工作的前提下，移动滑动变阻器滑片的位置，以调节灯泡L的亮度，实验中，灯泡L实际功率的最大值可达    W，最小值可达    W．（不计灯泡灯丝电阻的变化）

科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

按要求完成作图：
（1）根据图甲所示的电路实物图，在答题纸方框内画出它的电路图：
（2）根据图乙中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L₁和L₂串联，且都能发光；
（3）在图丙直棒上画出动力F₁的力臂L₁和阻力臂L₂对应的阻力F₂．

科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，斜面长S=10m，高h=4m．用沿斜面方向50N的推力F，在10s内将一个重为100N的物体由斜面底端匀速推到顶端．求：
（1）推力的功率；
（2）运动过程中物体克服摩擦力所做的功；
（3）斜面的机械效率．

科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

某电热水壶的铭牌如图所示，小明用这个电热水壶将1kg、温度为23℃的水烧开，所用时间是7min．已知c水=4.2×10³J/，假设烧水的环境在1标准大气压下，电热水，壶正常工作．求：
（1）电热水壶正常工作时的电流；
（2）水被烧开所吸收的热量；
（3）电热水壶的热效率为多大？

科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示是“比较水和沙子吸热升温的属性”的实验装置．
（1）除了图示的器材外，本实验要用到的测量工具还有    ；加热过程中，用搅棒搅动的目的是    ：水和沙子吸热的多少可以通过    来反映的（选填“温度计示数的升高值”或“加热时间”）
（2）在本实验中，可用来比较水和沙子吸热升温本领的方法是：若加热时间相同，比较    ；若温度计示数的升高值相同，比较    ．
（3）关于该实验的变量控制，下列要求中不正确的是    （填字母）．
A．采用相同的加热方法（如酒精灯火焰的大小，与易拉罐底的距离等）
B．易拉罐中分别装入相同体积的水和沙
C．使用相同的易拉罐．

科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

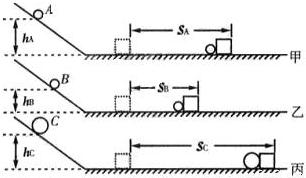

为了模拟研究汽车超载和超速带来的安全隐患，小明同学设计了如图所示的探究实验：将A、B、C三个小球先后从同一装置高分别为h_A、h_B、h_C的位置滚下（m_A=m_B＜m_C，h_A=h_C＞h_B），推动小木块运动一段距离后静止．请你根据生活经验和所学的物理探究方法，对以下问题进行判断：
（1）用来研究超载安全隐患时，我们应选择______两个图所示实验进行比较．
（2）用来研究超速安全隐患时，我们应选择______两个图所示实验进行比较．

科目： 来源：2012-2013学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：填空题

小明和小红利用如图甲所示装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件．
（1）如图乙，为使杠杆在水平位置平衡，应将左端的平衡螺母向    （选填“左”或“右”）移动，将杠杆调整在水平位置的目的是为了方便测量    ．
（2）小明在实验中记录了三次实验数据如下表：

次数/实验	动力F1/N	动力臂L1/cm	阻力F2/N	阻力臂L2/cm
1	1.0	10	0.5	15
2	2.0	10	1.0	20
3	2.0	20	4.0	10

这三次实验数据中有一次是错误的，错误数据的实验次数是    ，由正确实验结果可得杠杆的平衡条件是    ．
（3）小红调节好平衡后，在杠杆两端挂上钩码，杠杆的状态如图丙所示，为此，小红又调节两端的平衡螺母，使杠杆重新回到水平平衡位置，然后正确记录下钩码重、动力臂OA和阻力臂OB的值，分析实验数据后发现得不到教材中的“杠杆的平衡条件”，小红的哪一步操作导致了实验结果与教材中的结论不一致？答：    ．
（4）有同学用现有实验方案得到如下结论“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”，这个结论与杠杆的平衡条件不符，原因是实验过程中    ．
A．没有改变力的大小    B．没有改变力的方向
C．没有改变力的作用点    D．实验次数较少，结论具有偶然性．
