科目： 来源：2012-2013学年江苏省苏州市太仓市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，是一种小型千斤顶的示意图，用手往下压动摇臂，能把重物抬高一段较小的距离，工人在2s时间内，用100N的力，向下压动摇臂50cm，把重1000N的重物抬高4cm，求工人做功的功率和千斤顶的机械效率．

科目： 来源：2012-2013学年江苏省苏州市太仓市九年级（上）期末物理试卷（解析版） 题型：填空题

在水平地面上铺一张纸，将皮球表面涂黑，使皮球分别从不同高度处自由下落，在纸上留下黑色圆斑A、B，如图所示．球从较高处下落形成的圆斑是图中    （选填“A”或“B”），由此可知重力势能大小与    有关．

科目： 来源：2012-2013学年江苏省苏州市太仓市九年级（上）期末物理试卷（解析版） 题型：填空题

如图、试管内水蒸气将塞子推出的过程，水蒸气的    能转化为塞子的机械能．四冲程汽油机工作过程中的    冲程与上述能量转化过程相同．

科目： 来源：2012-2013学年江苏省苏州市太仓市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是一种自动测定油箱内油面高度的装置．
（1）图中虚线框内的装置相当于简单机械中的______；
（2）油量表是用______表改装的；
（3）当油箱中的浮标向上运动时，R的电阻值将______，此时电路中的电流将______．（选填“增大”或“减小”）

科目： 来源：2012-2013学年江苏省苏州市太仓市九年级（上）期末物理试卷（解析版） 题型：填空题

建筑工人用如图所示的装置把重400N的物体匀速提升3m．所用的手拉力为300N．则该工人所做的有用功为    J，总功为    J，该滑轮组的机械效率是    （保留三位有效数字）．若用该装置提升500N的重物，此时滑轮组的机械教率将    （填“变大”、“变小”或“不变”）

科目： 来源：2012-2013学年江苏省苏州市太仓市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，电源电压不变，R₁=6Ω，R₂=4Ω．
（1）当开关S₁闭合，S₂、S₃断开时，电流表的示数为0.6A，电路总电阻是    Ω，电源电压为    V．
（2）当开关S₁、S₂和S₃都闭合时，电流表示数为1.5A，此时通过R₁的电流是    A，10s内电流通过灯泡L做的功为    J．

科目： 来源：2012-2013学年江苏省苏州市太仓市九年级（上）期末物理试卷（解析版） 题型：解答题

按照题目要求作图：
（1）如图所示，当人曲臂将重物端起时，人的前臂可以看作一个杠杆，请在示意图上画出F₁和F₂的力臂．

（2）在学校传达室安装一个电铃、一个电池组和两个电灯，并在前后门各装一个开关．要求：前门来人按下开关电铃响，电灯L₁亮，后门来人按下开关电铃响，电灯L₂亮．请在方框中设计一个电路，并按设计连接图中对应的实物图．

科目： 来源：2012-2013学年江苏省苏州市太仓市九年级（上）期末物理试卷（解析版） 题型：解答题

现有一重为3000N的包装箱，工人师傅想把它搬到1.2m高的车厢上，他们用木板在车厢与地面之间搭成一个长度约为4m的简易斜面，如图所示，工人师傅站在地上用1200N的推力沿斜面把包装箱匀速推上车．求：
（1）该斜面的机械效率是多少？
（2）包装箱在斜面上运动时所受摩擦力多大？

科目： 来源：2012-2013学年江苏省苏州市太仓市九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省苏州市太仓市九年级（上）期末物理试卷（解析版） 题型：解答题

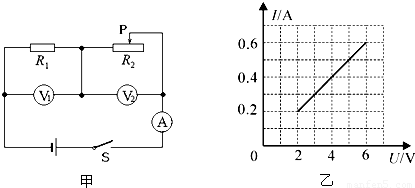

如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R₁ 和R₂中的某个电阻其“I-U”关系图线如图乙所示．

求：
（1）电源电压；
（2）定值电阻R₁的阻值；
（3）滑动变阻器R₂的阻值变化范围；
（4）在图乙中，作出另一个电阻的“I-U”关系图线．
